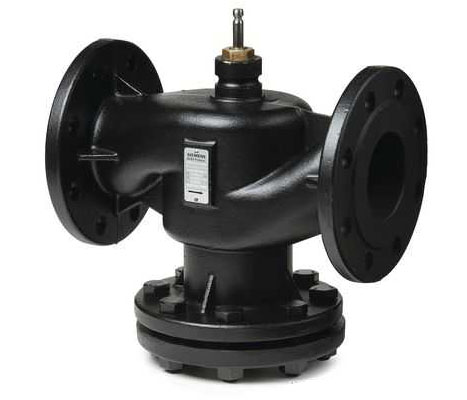

西门子二通法兰阀VVF41
小型坐阀
二通阀PN16
VVF41系列法兰连接二通阀采用铸铁材料制造，公称通径DN50…150.
—DH50的标称行程为20mm
—DH65…150的标称行程为40mm
有关口径更小的球墨铸铁的阀门产品，请参阅技术资料表4345，
阀门配用电动执行器
用途
可用采暖，区域供热，通风和空调系统的控制盒关断阀，
适用流体
l 热水：最高温度160°C1）
l 冷冻水;最低-15°C，仅限于闭路系统（有关转轴加热参见“附件”部分）
l 具有下列添加剂的水
—吸收氧化物添加剂
—乙二醇，最大容量50%（防冻）
l 饱和蒸汽，过热蒸汽，最大绝对压力2巴，最高温度160°C1
l 热油：最高温度160°C1）
制冷剂R12, R22, R5021)(有关转轴加热元件参见“附件”部分)
1） 注：需要使用特制的密封垫。
指定温度范围的工作压力：
最高温度120°C：最大1,600kpa(16巴)
>120…160°C: 最大1,300kpa(13巴)
产品汇总过
阀门 | 执行器 | |||||||||
DN参考 KVS值 可调 最大 型号 范围 ∆pV100 mm m3/h kvs/kvrkpa1) | 标称 行程 mm | SQX…·) ∆pmax ∆ps KPa1) | SKD… ∆p max ∆ps KPa1) | SKB… ∆p max ∆ps KPa1) | SKC… ∆p max ∆ps KPa1) | |||||
50 VVF41.50 31 >100 600 65 VVF41.65 49 >100 450 80 VVF41.80 78 >100 300 100 VVF41.90 124 >100 200 125 VVF41.91 200 >100 120 150 VVF41.92 300 >100 80 | 20 40 40 40 40 40 | 200 | 200 | 250 | 250 | 600 - -
- - | 1000 - -
- - | - 450 300 200 120 80 | - 600 500 300 200 100 | |
适用流 140°C | 适用流 体温度至 140°C | |||||||||
- - | - - | - - | - - | |||||||
标称阀门尺寸
注释
1）100 kpa = 1 巴 ≈ 10 mWG.
最大∆p v100=阀门关闭是的最大允许压差
∆p v100 =全负荷下阀门全开时的压差
∆pmax =阀门闭合时的最大允许压差。
ps =阀门静止关闭时所允许承受的最大压差。
Kvs值 =压力降为1巴时标称行程下的的标称流量值（m3/h）
Kvr值 =压力降为1巴时，阀门流量特性依然有效的的最小流量值（m3/h）
特殊型号
示例 VVF41.50
相应于产品型号表中的型号
指定密封垫
—制冷剂
—热水>130…160°C
—蒸汽>120…160°C
—热油：最高温度160°C
附件
转轴电加热元件：用于温度低于0°C的流体 ASZ6.5
订货方法
在订货时，请指定阀门名称、型号及尾缀，例如，VVF41.504
执行器
VVF41…阀门可以配用如下执行器
型号 行程 技术资料表 |
SKB… 20mm SKC… 40mm 4500…4599 SKD… 20mm SQX… 20mm |
