西门子二通法兰坐阀VVF43系列阀门：
· 介质温度在-20…220 °C 的高性能阀门
· 球墨铸铁 EN-GJS-400-18-LT阀体
· DN 65…150
· kvs 50…400 m3/h
· 法兰类型21, 法兰设计为 B
· 与SKC.. 电动液压执行器组合
二通法兰坐阀VVF43用途：用于锅炉, 区域供热和制冷设备, 冷却塔, 加热机组, 和空调机组中作为控制或截止阀门.适用用于闭式或开式管路系统(注意避免气蚀).
阀门 PN 16 | 执行器 行程 驱动力 技术参数表 | SKC.. 40 mm 2800 N N4566 | |||||
物料号 | DN | Kvs [m3/h] | SV | △ps △pmax [kPa] | |||
液体 | VVF43.65-50 | S55206-V100 | 65 | 50 | ＞100 | 700 | 650 |
VVF43.65-631） | S55206-V101 | 65 | 63 | ||||
VVF43.80-80 | S55206-V102 | 80 | 80 | 450 | 400 | ||
VVF43.80-1001） | S55206-V103 | 80 | 100 | ||||
VVF43.100-125 | S55206-V104 | 100 | 125 | 300 | 250 | ||
VVF43.100-1601） | S55206-V105 | 100 | 160 | ||||
VVF43.125-2001） | S55206-V106 | 125 | 200 | 175 | 160 | ||
VVF43.125-2501） | S55206-V107 | 125 | 250 | ||||
VVF43.150-3151） | S55206-V108 | 150 | 315 | 125 | 100 | ||
VVF43.150-400 | S55206-V109 | 150 | 400 | ||||
蒸汽2） | VVF43.65-50 | S55206-V100 | 65 | 5 | ＞100 | 1600 | 800 |
VVF43.65-63 | S55206-V101 | 65 | 63 | ||||
VVF43.80-80 | S55206-V102 | 80 | 80 | 750 | |||
VVF43.80-100 | S55206-V103 | 80 | 100 | ||||
VVF43.100-125 | S55206-V104 | 100 | 125 | 500 | |||
VVF43.100-1603） | S55206-V105 | 100 | 1503） | ||||
VVF43.125-200 | S55206-V106 | 125 | 200 | 300 | |||
VVF43.125-2503） | S55206-V107 | 125 | 2203） | ||||
VVF43.150-3153） | S55206-V108 | 150 | 2803） | 200 | |||
VVF43.150-4003） | S55206-V109 | 150 | 3603） | ||||
1) 阀门流量特性对kvs 值为 63 m3/h 阀从90% 行程开始, 对kvs值为100, 160, 200 和 250 m3/h 的阀从80%行程开始, kvs 值为315 m3/h 阀从70%行程开始优化成最大体积流量
2) 蒸汽介质时阀门反向安装工作
3) 降低 kvs 值
DN = 标称口径
kvs = 在阀门全开(H100) 阀门前后阀差为100 kPa (1 bar)时冷水 (5...30 °C) 每小时流过阀门的额定流量
Sv = 可调比
Δps = 保证电动阀安全关闭的情况下阀门两端的最大压差（关闭压差）
Δpmax = 阀门两端的最大允许压差, 在此压差下电动阀在整个行程范围内保证正常工作
阀门注意事项:当使用阀杆加热元件介质温度低于–5 °C 时, 密封函必须更换. 在此情况下, 更换的密封函需要单独定货 (物料号: 4 284 8806 0).
二通法兰坐阀VVF43订货：
例如：
产品型号 | 物料号 | 描述 |
VXF43.65-63 | S55206-V115 | 三通法兰阀, PN 16 |
SKC32.60 | SKC32.60 | 电动液压执行器 |
备注：阀门, 执行器和附件分别包装和供货.
管道法兰, 螺栓和法兰垫圈需由现场提供.
型号 | 描述 | 行程 | 驱动力 | 工作电压 | 控制信号 | 弹簧复位时间 | 运行时间 | LED | 手动调节 | 辅助功能 |
SKC32.60 | SKC32.60 | 40mm | 2800N | AC230V | 三位 | - | 120 S | - | 旋转带位置指示 | 1） |
SKC32.61 | SKC32.61 | 18 S | ||||||||
SKC60 | SKC60 | AC24V | 0...10V 4...20nA 0...1000Ω | - | 打开：120 S 关闭：20 S | √ | 2） | |||
SKC62 | SKC62 | 20 S | ||||||||
SKC62U | SKC62U | |||||||||
SKC62UA | SKC62UA | 3） | ||||||||
SKC82.60 | SKC82.60 | 三位 | - | 120 S | - | 4） | ||||
SKC82.60U | SKC82.60U | |||||||||
SKC82.61 | SKC82.61 | 18 S | ||||||||
SKC82.61U | SKC82.61U |
1) 辅助开关, 电位计
2) 阀位反馈, 强制控制, 阀门流量特性选择
3) 附加序列控制, 行程限制, 和正/反作用选择
二通法兰坐阀VVF43产品资料：
· 安装指南M4030 74 319 0749 0
· 基本资料P4030 包含阀门的背景信息和基本的技术知识
二通法兰坐阀VVF43技术设计和机械设计：

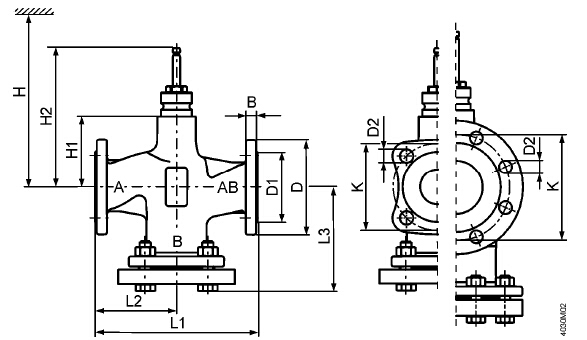

下面的图例显示了阀门的基本设计. 结构特点, 例如阀塞的形状.
注释：不允许拆掉二通阀的盲板后作三通阀使用！
产品型号 | 物料号 | 描述 | 注释 | |
ASZ6.5 | ASZ6.5 | 阀杆加热元件 | 当介质温度 < 0 °C 时需要 |
|
ASZ6.6 | S55845-Z108 | |||
- | 428488060 | 密封函 | V..F43.. 系列阀门加装阀杆加热元件并且介质温度低于-5 °C时, 必须换用此密封函. | |
选型：
流量曲线图：
pmax 值是针对合流阀. 而针对分流阀的pmax 值参见表 “型号概览”,
二通阀流量特性：
0…30%: 线性
30…100%: 等百分比
ngl = 3 符合 VDI / VDE 2173
对kvs 值大的阀门,流量特性被优化,以实现最大
体积流量 kV100.
对下列阀门:
VVF43.125-250
VVF43.150-400
0…100%: 线性

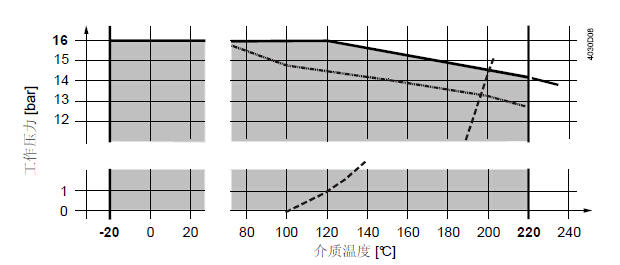

二通法兰坐阀VVF43工作压力和介质温度:
流体
针对 V..F43..
饱和蒸汽曲线; 蒸汽饱和度在曲线下 工作压力依照 EN 1092, 对带盲板的二通阀有效 工作压力和介质温度范围参照ISO 7005, EN 1092 和 EN 12284标准 |
注释：必须遵守当地所有相关的法规
饱和蒸汽
过热蒸汽
针对 VVF43..
介质 | 阀门 | 注释 | |||
温度范围 | VVF43.. | VXF43.. | |||
Tmin [°C] | Tmax [°C] | ||||
冷冻水 | 1 | 25 | ■ | ■ | - |
热水 | 1 | 130 | ■ | ■ | - |
高温热水 | 130 | 150 | ■ | ■ | - |
150 | 180 | ■ | ■ | - | |
防冻水 | -5 | 150 | ■ | ■ | V..F43: 当介质温度低于–5 °C 时, 密封函必须更 |
-10 | 150 | ■ | ■ | ||
-20 | 150 | ■ | ■ | ||
冷却水2) | 1 | 25 | ■ | ■ | |
盐水 | -5 | 150 | ■ | ■ | V..F43: 当介质温度低于–5 °C 时, 密封函必须更换. |
-10 | 150 | ■ | ■ | ||
-20 | 150 | ■ | ■ | ||
饱和蒸汽3) | 100 | 150 | ■ | - | - |
150 | 200 | ■ | - | - | |
过热蒸汽3) | 120 | 150 | ■ | - | - |
150 | 220 | ■ | - | - | |
热油 | 20 | 220 | ■ | ■ | 基于矿物油 |
洁净水 (去除矿物质和离子) | 1 | 150 | - | - | |
1) 饱和蒸汽曲线上的不同区域
2) 开式管路
3) 蒸汽介质时阀门反向安装
应用场合 | 阀门 | ||
VVF43.. | VXF43.. | ||
冷热源 | 锅炉设备 | ■ | ■ |
区域采暖 | ■ | - | |
制冷设备 | ■ | ■ | |
冷却塔1) | ■ | ■ | |
分配 | 加热机组 | ■ | ■ |
空调机组 | ■ | ■ | |
二通法兰坐阀VVF43工程注意事项:
安装位置:
阀门宜安装在回程管道上, 这里的温度较低且密封函负荷也较低.
VVF43.. 系列阀门作为蒸汽阀使用时, 要反向安装.
污物收集器:
在阀门前安装过滤器或污物收集器以确保阀门调节功能, 和长时间的使用寿命. 从阀门和管道中处除污物, 焊渣, 等等.
气蚀:根据介质温度与压力关系限制阀门前后的压差就能避免气蚀.
二通法兰坐阀VVF43安装注意事项:

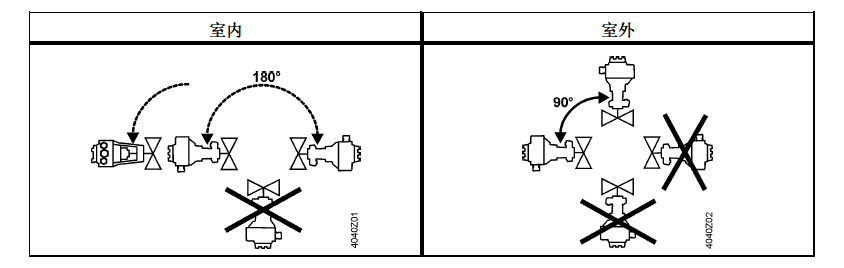

安装方位:
安装方位即适用二通阀也适用三通阀.
阀门调试注意事项:只有在阀门和执行器正确组装完毕后才可以调试阀门.
注释:在所有安装方位上确保执行器的推杆和阀门的阀杆可靠的连接.
功能检查:
阀门 | 直通 AAB | 旁通 BAB |
阀杆伸出 | 关闭 | 打开 |
阀杆缩进 | 打开 | 关闭 |
阀门维护注意事项:
二通法兰坐阀VVF43阀门无需维护.
在进行阀门或执行器维修前:
· 停止水泵并切断电源
· 关闭截止阀
· 释放管道系统中的压力并等待管道完全冷却
如有必要, 需拆除电气连线.
由于使用了不同类型的材料, 阀门在报废前必须被拆解. 依照法律规定或生态环境要
求某些阀门部件需要特别处理.
必须遵守当地的现行法律法规.
保证:
阀门的技术参数仅适用于本文档第三页”设备组合”中所列西门子执行器配套使用的情况.
当使用其它制造商的执行器时, 西门子所保证的条款都将失效.
