西门子压差传感器QBM2030用途：

线性压力特性与可选择的压力测量范围

工作电压 AC 24 V 或 DC 13.5 ... 33 V

信号输出 DC 0 ... 10 V

零点调整

由外壳内的集成支架带来的简单和快速的安装

校准和温度补偿测量信号

供货时提供风管连接装置

压差传感器QBM2030应用：

压力差传感器获取空气和非腐蚀性气体的压力差。

应用领域：

测量通风设备和空调管道中的细微的压力差。

检查空气流量。

监控过滤器和控制风扇

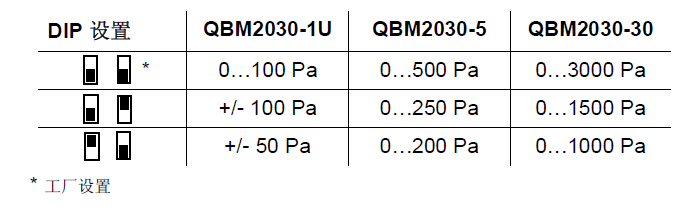

压差传感器QBM2030型号概述：

单位Pa-bar       100Pa=1hPa=1mbar

订货及运输：当订购压差传感器时，请列举产品数量，类型及产品名字

例如：

附件：额外的风管探头可根据测量要求提供。根据安装位置可提供多种安装支架。

压差传感器QBM2030运行模式：

传感器通过硅橡胶膜和陶瓷杆获取压差值，该传感器通过被感应到的偏差值形成线性的DC0...10V温度补偿输出信号。

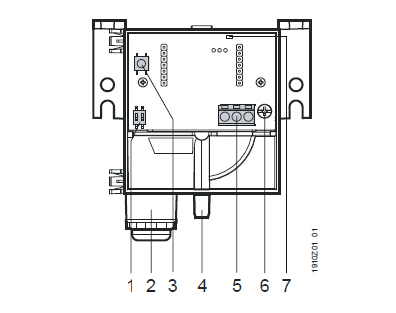

压差传感器QBM2030机械设计：

压差传感器由以下组成：

传感器外壳固定支架，电缆入口，带有安全螺丝钉的可移动口盖。

压力室采用膜和陶瓷杆

含接线端子盒用于选择测量范围的DIP开关的印刷电路板（见“调试注意事项”）

零点调整按钮（见“调试注意事项”）

压差传感器工程注意事项：

必须使适合安全特低电压（SELV）的变压器。它必须有单独的线圈及设计为100%的功率。变压器的尺寸和保险丝必须符合当地的安全法规。

遵守允许的最大电缆长度。如果电缆长度超过5米，并且可以运行平行的电源电缆：使用屏蔽电缆！

安装注意事项：

压差传感器可以直接安装在风管、墙壁、吊顶以及控制面板上。提供的2米塑料管可以进行修改，以连接风管。

为了实现“技术数据”中的外壳防护等级，压差传感器必须使压力测口向下安装。另外，传感器必须高于风管探针。

警告：如果压力测口朝上或者低于风管插针，可能会在压力传感器内聚积冷凝水，对传感器造成损害。

注意事项：压力测试口的测试口连接到以下压差传感器

传感器供货时有安装说明。

对于安装和安装位置详细信息，请咨询广州市科盈自动化仪器设备公司专业工程师

压差传感器QBM2030调试注意事项：

警告： 在“技术参数”中列出数据只有在传感器垂直安装的前提下才是有效地（压力测试口向下）

传感器校准：水平安装（外壳盖子在顶上或者底部）时可能出现数值偏差。偏差值可以通过零点调整来弥补。

西门子压差传感器QBM2030技术参数
