西门子插入式温度传感器QAE21：无源插入式温度传感器用于采集水管与水箱中的温度。
QAE21用途：
QAE21… 插入式温度传感器用于：
• 控制或限定水流温度
• 限定回水温度
• 控制生活用水温度
QAE21型号一览：
型号 | 外部构件 | 浸入长度 | 额定压力 | 传感元件 | 防护等级 |
QAE2110.010 | 配有保护套和螺纹套管 G ½ A | 100 mm | PN 10 | Pt 100 | IP 54 |
QAE2110.015 | 配有保护套和螺纹套管 G ½ A | 150 mm | PN 10 | Pt 100 | IP 54 |
QAE2120.010 | 配有保护套和螺纹套管 G ½ A | 100 mm | PN 10 | LG-Ni 1000 | IP 42 (IP 54) 3) |
QAE2120.015 | 配有保护套和螺纹套管 G ½ A | 150 mm | PN 10 | LG-Ni 1000 | IP 42 (IP 54) 3) |
QAE2121.010 | 配有用于保护套的夹子1) | 100 mm | PN 4) | LG-Ni 1000 | IP 42 (IP 54) 3) |
QAE2122.013 | 配有压力装置和螺纹保护套G ½ A | max. 130 mm 2 | PN 16 | LG-Ni 1000 | IP 42 (IP 54) 3) |
QAE2140.010 | 配有保护套和螺纹套管 G ½ A | 100 mm | PN 10 | T1 | IP 42 (IP 54) 3) |
1) 需要保护套
2) 可调节浸入长度
3) IP54 带电线接入密封管M16 (标准中不包括)
4) 根据所使用保护套的型号
插入式温度传感器QAE21订货：
订购时，请给出名称和型号类型或订货号码。例如：
插入式温度传感器 QAE2120.010 或保护套ALT-SS100
QAE21...设备兼容：
所有系统或设备都能采集或处理传感器的无源 Pt 100, LG-Ni 1000 或 T1输出信号。
QAE21功能：
传感器通过传感元件的阻值随温度变化而成函数方式变化来获取中间温度值。
温度信号输入至相应的控制器用作进一步处理。

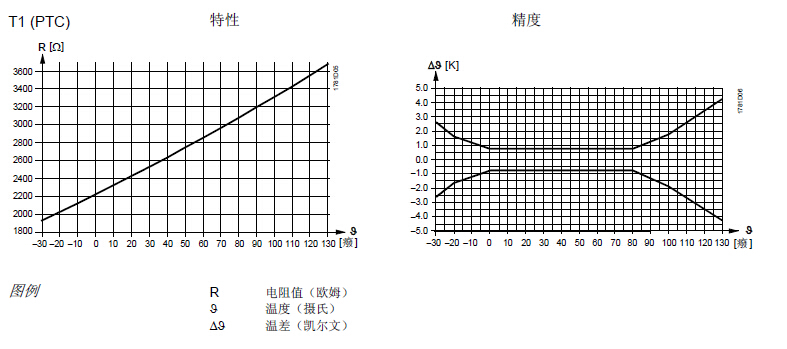

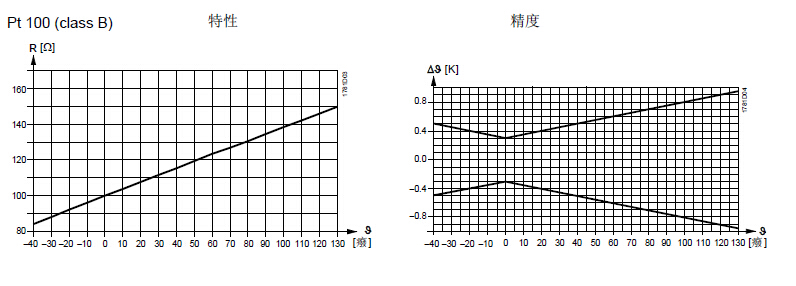

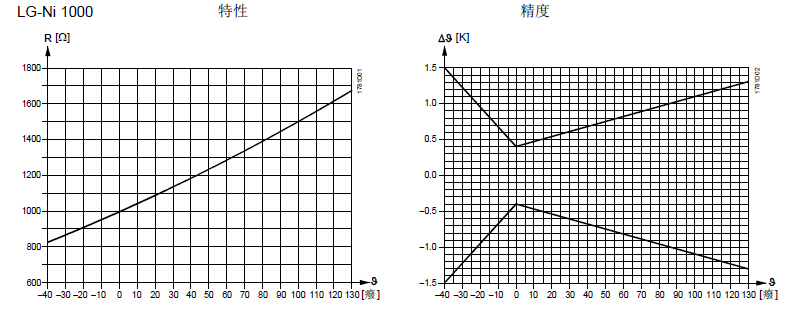

QAE21传感元件：

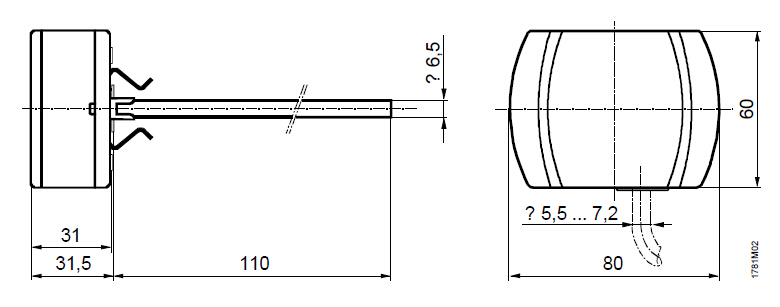

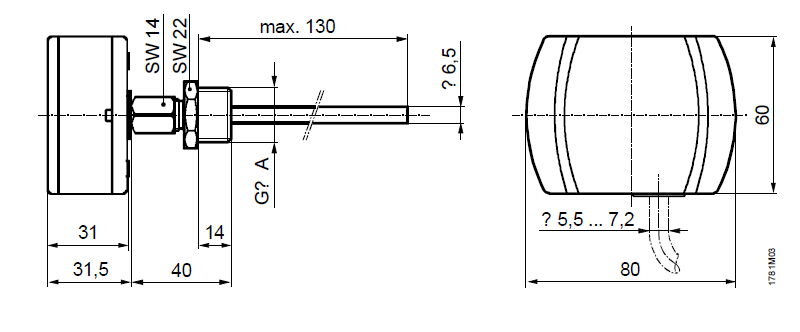

西门子插入式温度传感器QAE21机械设计:
插入式温度传感器包括下面部件：
• 两部分塑料外壳，包括接线端子底板和可拆卸面板(卡箍式设计)
• 配有传感元件的插入杆
卸掉面板后能连接接线端子。在 QAE2110.010 和 QAE2110.015里，电线接入是通过电线接入密封管 M16。其他型号的传感器中，电线接入是通过一个金属扣眼，如果需要的话，它可以被电线接入密封管M16 (IP 54)。
描述 | 材料 | 额定压力 | 密封类型 | 浸入长度 | 参考型号 |
保护套 | V4A (1.4571) | PN16 | 带螺纹和密封 | 100 mm | ALT-SS100 |
保护套 | V4A (1.4571) | PN16 | 带螺纹和密封 | 150 mm | ALT-SS150 |
保护套 | V4A (1.4571) | PN40 | 带法兰和平面密封 | 100 mm | ALT-SSF100 |
保护套 | V4A (1.4571) | PN40 | 带法兰和平面密封 | 150 mm | ALT-SSF150 |
其他保护套附件，请参考技术资料 N1194
QAE21工程注意事项:
如果额定压力超过PN10 或温度超过130 ℃时，需要安装不锈钢(V4A)保护套。

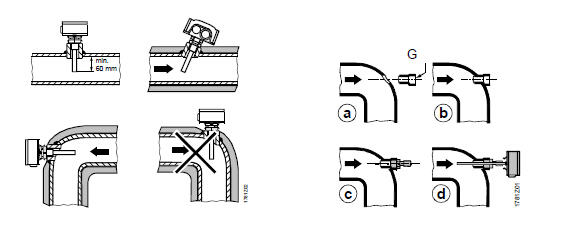

安装注意事项:
根据应用，传感器必须按下列要求安装： •用于供水温度控制： 在供热环路上 – 如果水泵安装在供水管上，传感器直接安装在水泵后面 – 如果水泵安装在回水管上，传感器安装在混合阀后的1.5～2 m 处 •用于回水温度限制： 传感器应安装在能准确采集所限定温度的回水管上。 传感器应该安装在管路弯头处，以便插入杆或保护套直接对着水流方向。 传感器安装位置必须是水完全混合处，必须是泵的下游，或者如果泵安装在回水处，则至少距离水流混合处1.5米。 安装传感器时电线不能从顶部进入。 所有类型传感器，插入长度最小不能小于60 mm ! 传感器不能被保温层覆盖。 在安装传感器之前，螺纹配件或T 型件 G ½必 须焊接在管道上。 | |
| |
安装 | |
| |
注意！ | •对于没有密封的螺纹套管G ½ A 传感器,必须使用密封。（例如：麻丝,特氟纶或类似材料) •压紧 QAE22.2 传感器插入杆上的压缩金属环组件 – 第一次压紧时： 旋转螺母 1 ½圈 直到感觉强烈的阻力为止，拧松螺母，再重新拧紧¼圈 – 对于预装配压缩金属环组件或重复配件： •拧紧螺母直到感觉手指紧，然后，用板手拧紧¼圈 实现最后装配 安装说明印在包装箱上。 |
