西门子卡箍式温度传感器QAD22用途：

管道中水温的采集用于：• 控制或限制供水温度

                     • 限制回水温度

                     • 控制生活热水温度

组合设备：温度传感器QAD22 适用于所有型号能处理模拟 L&S Ni 1000 传感信号的控制器。

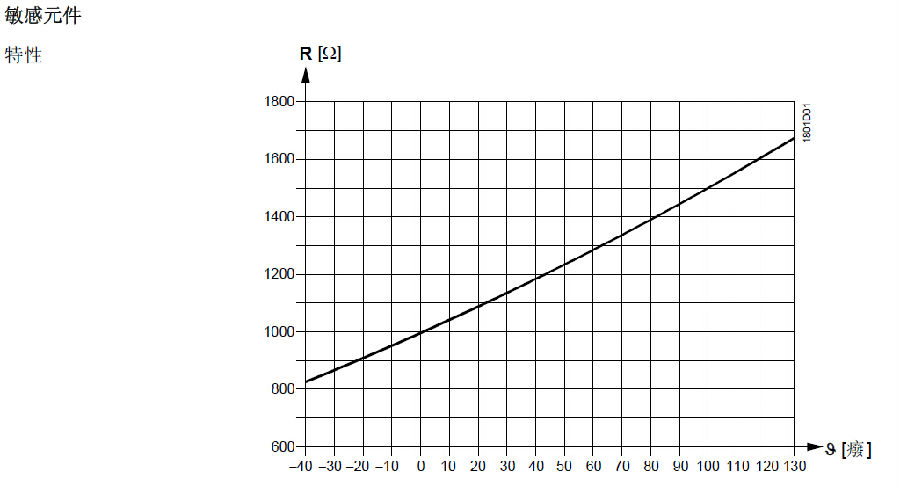

温度传感器QAD22技术设计：传感器中镍传感元件采集管道中介质温度。 传感元件的阻值随着介质温度变化而变化，阻值用于合适的控制器的进一步处理。

图例： R 电阻值 Ω

      ϑ 温度 °C

      Δϑ 温差 K

传感器QAD22机械设计：

卡箍式温度传感器包括下面部件：

• 两部分塑料外壳，包括接线端子底板、金属环和可拆卸盖板(卡箍式设计)

• 带有传感元件的耦合片可以灵活弯曲，适应于管道表面

• 用于管径从15...140 mm的安装夹(可调卡箍带)

卸掉盖板后能连接接线端子，引入线口由金属环作成(没有减压材料)。如果需要，金属环由引入线塞栓Pg11来替代。

温度传感器QAD22内部接线图：

连接线可以相互交换。

温度传感器工程注意事项：

允许线长取决于传感器使用的控制器类型。它们被指定在相应控制器的技术资料中.

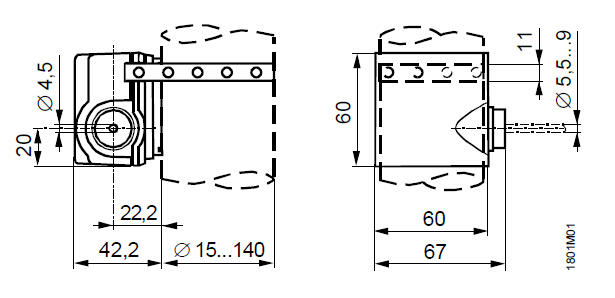

温度传感器QAD22尺寸 (单位 mm)：

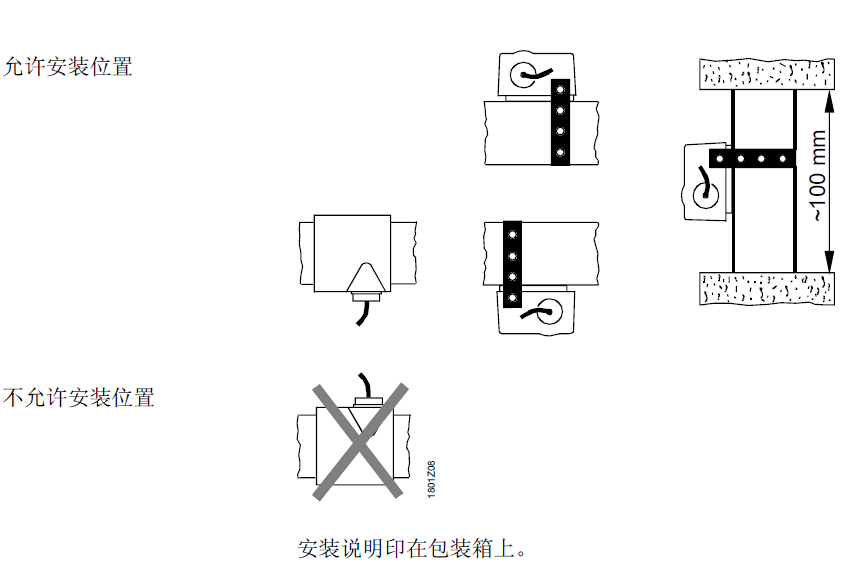

温度传感器QAD22安装注意事项：

根据应用，传感器必须按下列要求安装：

• 用于供水温度控制： 在供热环路上：

− 如果水泵安装在供水管上，传感器直接安装在水泵后面

− 如果水泵安装在回水管上，传感器安装在混合阀后的1.5～2 m处

• 用于回水温度限制： 传感器应安装在能准确采集所限定温度的回水管上。

传感器安装位置必须是水完全混合处。

管道在传感器附近不能被保温层覆盖。

传感器安装位置应该是线缆不从上面穿入。

西门子卡箍式温度传感器QAD22产品参数：

通用传感器数据：

温度范围                −30...+130 °C

敏感元件                L&S Ni 1000 (薄层元件)

时间常数t63             2 s (参考管道表面)

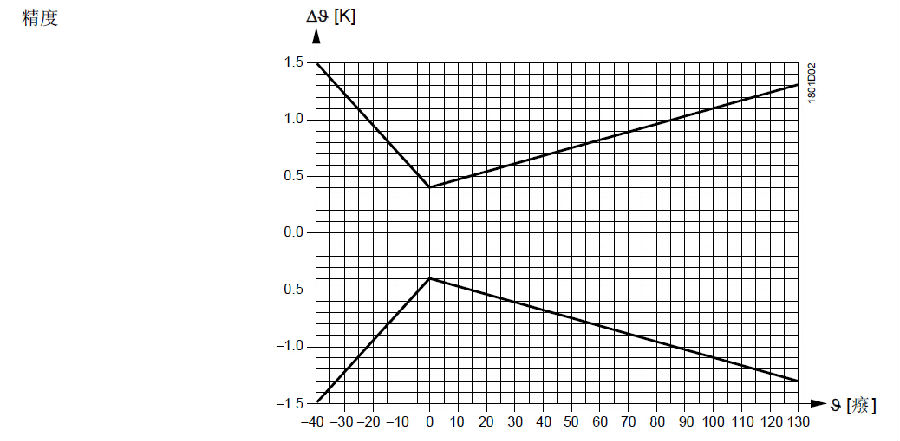

测量精度                见 " 精度 "图

测量介质                水、其它液体

测量和输出类型          被动的

防护等级                EN 60 529， IP 42

安全等级                EN 60 730 ，III 级

螺钉                    最大1x 2.5 mm2

线缆引入                金属环适用于线径为5.5...7.2 mm 线缆

引入线塞栓 Pg 11        能匹配

允许线长                参考控制器技术资料

环境条件：

运行                   符合 IEC 721-3-3

气候条件               等级 3K5

温度 (外壳)            –5...+50 °C

湿度 (外壳)            5...95 % r.h.

运输                   符合IEC 721-3-2)

气候条件               等级 2K3

温度                  –25...+70 °C

湿度                  <95 % r.h.

机械条件              等级 2M2

材料：

底板                    PA-GF35

盖板                    ASA Luran S

可调卡箍带              不锈钢

包装                    厚纸板

颜色；

底板                   银灰, RAL 7001

盖板                   浅灰, RAL 7035

重量:

没有包装               0.072 kg

有包装                 0.083 kg
