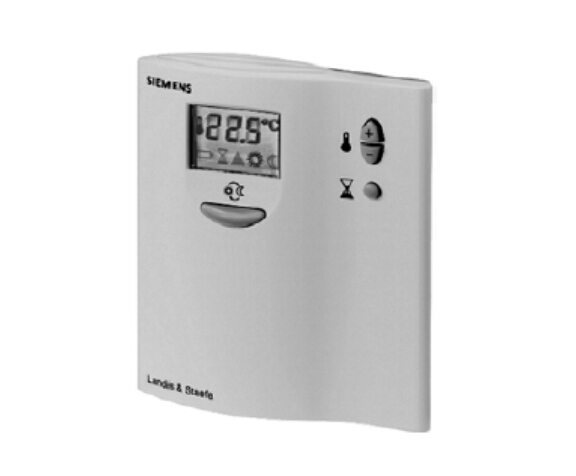

带液晶显示的
西门子房间温度控制器RDD10CN...
供热系统
二通阀控制输出开关信号给供热系统
工作模式：正常和节能
自动模式切换选项
电源供电AC230V（RDD10）或电池供电DC3V（RDD10.1）
西门子房间温度控制器RDD10CN用途：
RDD10…用来在供热系统中控制房间温度

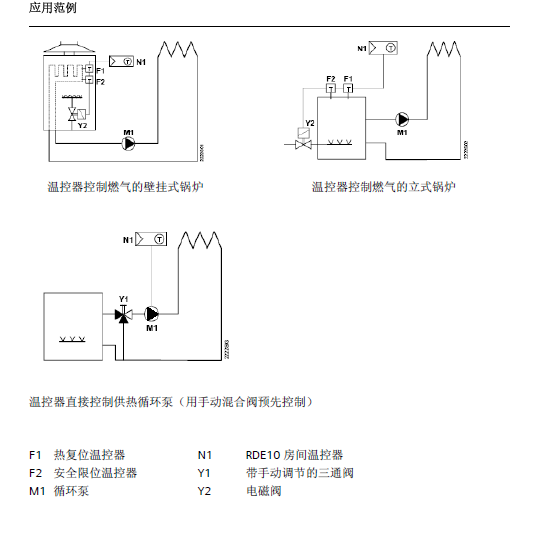

典型应用：
● 居住房
● 商业区
● 学校
控制下列设备部件
● 热阀或区域阀
● 燃气或油燃烧器
● 风机
● 泵
西门子房间温度控制器RDD10CN功能：
温控器通过内置温度传感器，通过控制指令来维持房间温度设定点。开关误差为1K。

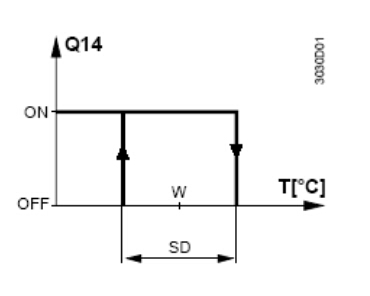

功能图
T房间温度
SD开关误差
W房间温度设定
Q14 输出信号
运转模式
RDD10…提供正常模式、节能或停止这三种可选模式。正常模式和节能模式的区别仅是房间温度设定点的不同。从正常模式到节能模式的切换只需按一个按键即可。

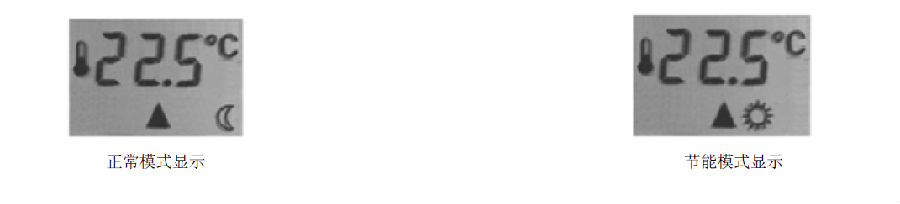

正常模式
正常模式下，显示屏显示符号“
”。按“＋”和“－”键，可调节温度设定值。
节能模式或停止
节能模式下，显示屏显示符号“
”。按,“＋”和“－”键，可调节温度设定值。当节能温度设定值设置为“0”时，温控器即被关闭，也就是说，这时RDD10…在节能模式下不工作。在这种情况下，符号“
”不显示。
自动模式切换
当通过手动设置切换到这一模式时，工作模式会被自动设置到一段可调节的时间段里。这个时间段可通过按沙漏型按键以后用“＋”和“－”键来调节。工作模式的启动通过DIL 开关键来设置，从正常模式到节能模式到关闭，反之亦然。工作模式可以在延迟时间过去之前手动设置。当延迟启动之时，沙漏型标志就会出现在显示器上。
显示
数字显示屏显示实际室温和当前运行模式符号。供热输出时，显示三角形符号。当自动模式切换启动时，就会出现沙漏型标志。
房间温度控制器RDD10CN选型概览：
型号 | 特性 |
RDD10 RDD10.1 | 电源供电AC230V 电池供电DC3V |
RDD10CN定货:
定货时，请给出名称和型号，如：房间温度控制器RDD10CN。
对于阀门执行器，定货时作为单独项目。

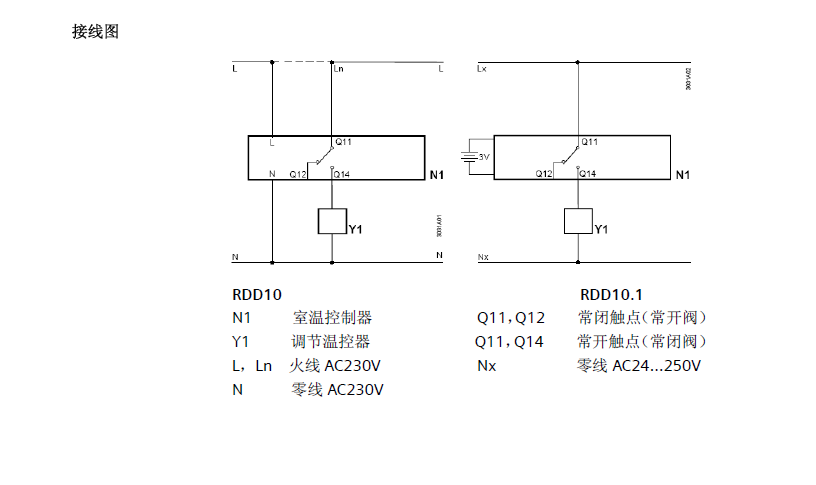

房间温度控制器RDD10CN连接设备：
类型 | 型号 | 技术参数表 |
动作开关执行器 | SFA21… | SFA21… |
热执行器（散热器阀门） | STA21… | 4893 |
热执行器（小型2.5mm 阀门） | STP21… | 4878 |
房间温度控制器RDD10附件：
描述 | 型号 |
面板120×120mm用于4”×4”接线端子盒 | ARG70 |
面板96×120mm 用于2”×4”接线端子盒 | ARG70.1 |
面板用于112×130 表面布线 | ARG70.2 |

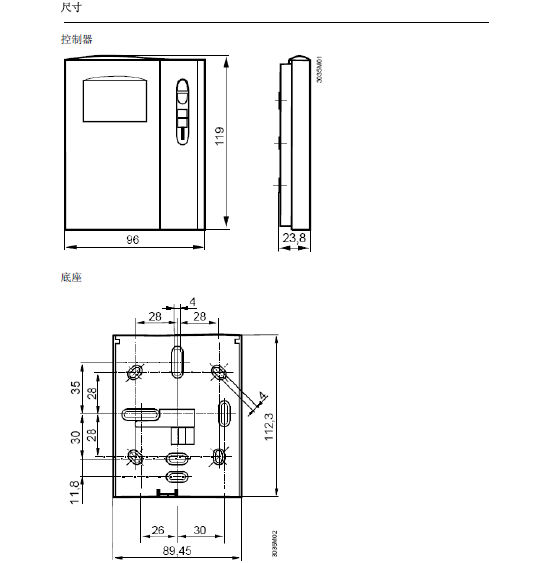

RDD10CN机械设计
温控器包括两部分：
● 带数字显示的塑料外壳，内含电路板，操作部件和内置的房间温度传感器
● 安装底板
外壳和安装底板通过螺丝连接。
底板带有螺丝端。DIP 开关在外壳的后面。

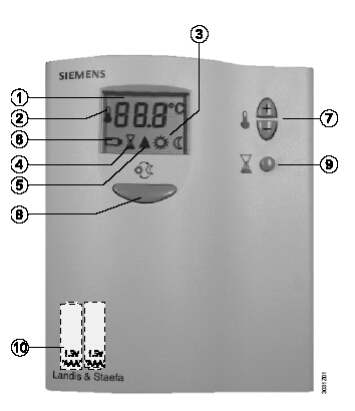

1. 显示房间温度、温度设定值和自动模式切换时间
2. 显示房间实际温度
3. 正常模式
节能模式
4. 标志显示, 当显示工作模式切换时间或工作模式切换启动
5. 加热
6. 符号显示需要更换电池（只适合电池供电的型号）
7. 按钮调节设定值和工作模式切换时间
8. 按钮调节工作模式切换“正常模式<Æ节能模式”
9. 按钮调节工作模式切换时间
10. 电池盒（只适合电池供电的型号
正常模式和节能模式的房间温度设定值以及工作模式切换时间都由按钮来调节。工作模式切换也可通过按按钮实现。
自动模式下的工作模式切换可通过DIP开关来选择。
DIP 开关号码 | 含义 | ON | OFF |
1 | 自动模式下的 工作模式切换 | 从正常模式到节能模式或关闭的自动模式切换 | 从节能模式或关闭到正常模式的自动模式切换 |
房间温度控制器RDD10CN安装注意事项：

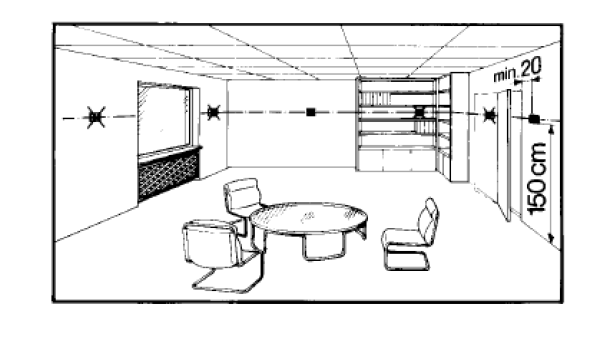

房间温度控制应安装在避免受到太阳辐射或其他冷热源影响的位置。安装高度距地面约1.5 米。
温控器可装在墙内的安装盒里。
● 只有专业人员才可以打开温控器
注意：AC230V
● 电缆必须用绝缘材料包好满足电压要求。
房间温度控制器RDD10安装和调试
安装温控器时，先固定底板，然后连接电路，通过螺丝将外壳与底板连接（可参考安装说明）。控制器必须安装在平整的墙壁上并遵照当地的条例。如果房间里有热辐射阀，应把阀门全部打开。
RDD10维护
温控器免维护。
如果温控器显示的房间温度与有效标准温度有偏差，温度传感器可以重新校准。为了校准温控器，必须同时按 “
”和“
”键3秒钟。然后，按 “＋”和“－”键可以最大±3k的幅度改变显示的温度。最后按键5秒钟之后，温控器将自动回到正常状态
更换电池 （只适合电池供电的型号）
如果电池符号出现，电池电力不足，需要更换。
