西门子房间液晶显示温度控制器RDE101：
带7日时间开关和液晶显示的房间温度控制器
供热系统：
二通阀控制输出开关信号给供热系统
工作模式：正常和节能
7 日时间开关和手动操作
电源供电 AC230V（RDE10）或电池供电 DC3V（RDE10.1）
西门子温度控制器RDE101用途：
RDE10…用来在供热系统中控制房间温度

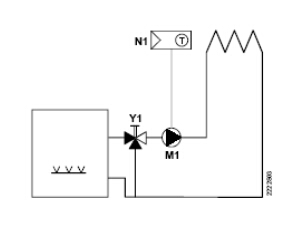

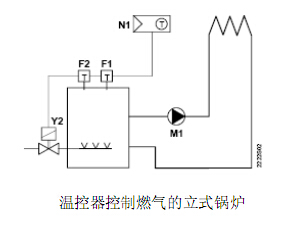

典型应用：
● 居住房
● 商业区
● 学校
控制下列设备部件
● 热阀或区域阀
● 燃气或油燃烧器
● 风机
● 泵
西门子温度控制器RDE101功能：
温控器通过内置温度传感器， 通过控制指令来维持房间温度设定点。开关误差为 1K。
功能图
T房间温度
SD 开关误差
W房间温度设定点
Q14 输出信号
西门子温度控制器RDE101运转模式：
RDE10…提供正常模式、节能或停止这三种可选模式。正常模式和节能模式的区别仅是房间温度设定点的不同。可通过 7 日时
间开关自动或通过运行模式选择开关手动进行转换。
正常模式：
正常模式下，显示屏显示符号“ ” 。按“＋”和“－”键，可调节温度设定值。
节能模式或停止：
节能模式下，显示屏显示符号“ ” 。按,“＋”和“－”键，可调节温度设定值。
节能模式下，温控器可转换到停止状态。选择设定值 5℃，然后按住“－”键 4 秒即可。在这种情况下，符号“”不会显示。
7 日时间开关
将调节运行模式选择开关拨到位置（
）或（
） ，可自动或手动转换。当运行模式选择开关拨到位置“
” ，将根据选择的开关模式自动转换。可选择一周内详细的开关模式。
出厂设置
时间 | 正常模式 | 节能模式 |
星期一（1）－星 期五（5） | 6：00－8：00 和 17：00－22：00 | 22：00－6：00和 8：00－17：00 |
星期六（6）－星 期日（7） | 7：00－22：00 | 22：00－7：00
|
按“＋”和“－”键可重新调节当前设定点。下次自动或手动转换时，设定点将回到初始值。
当运行模式开关设置为“
”或“
”时，RDE10 将维持正常运行或节能模式。

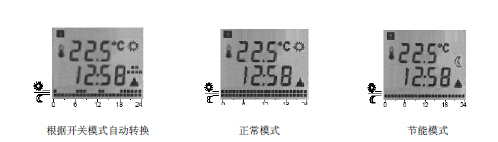

显示：
数字显示屏显示实际室温，时间，日期，当前开关模式和当前运行模式符号。 带闪光时间指示器的开关模式在正常模式时显示双杆，在节能模式时显示单杆。供热输出时，显示三角形符号。
备注
电源切断时，设定值和运行模式转换所需信息可保留 3 秒钟。这足以应付出现短时间内断电（RDE10）或更换电池的状况（RDE10.1） 。
选型概览
| 型号 特性 | |||
定货 | RDE10 电源供电 AC230V RDE10.1 电池供电 DC3V | |||
连接设备 | 定货时，请给出名称和型号，如果房间温度控制器 RDE10。 对于阀门执行器，定货时作为单独项目。 | |||
附件 | 类型 | 型号 | 技术参数表 | |
动作开关执行器 | SFA21… | 4863 | ||
热执行器（散热器阀门） | STA21… | 4893 | ||
热执行器（小型 2.5mm 阀门） | STA21… | 4878 | ||
| ||||
| 描述 | 型号 | ||
面板120×120mm用于4”×4”接线端子盒 | ARG70 | |||
面板 96×120mm 用于 2”×4”接线端子盒 | ARG70.1 | |||
面板用于 112×130 表面布线 | ARG70.2 | |||

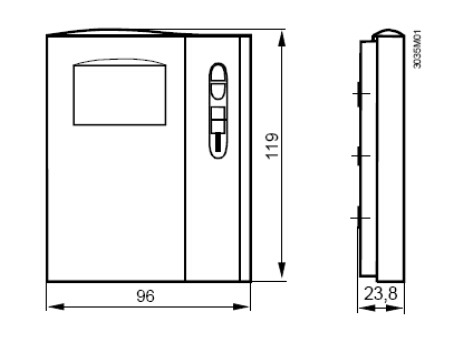

机械设计
温控器包括两部分：
● 带数字显示的塑料外壳，内含电路板，操作部件和内置的房
间温度传感器

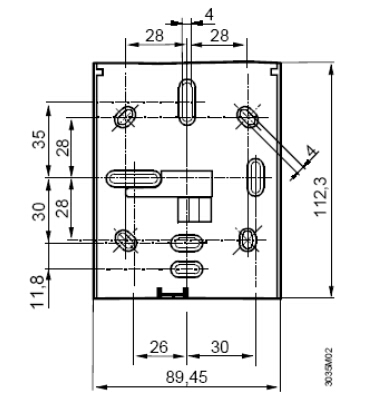

● 安装底板
外壳和安装底板通过螺丝连接。
底板带有螺丝端。

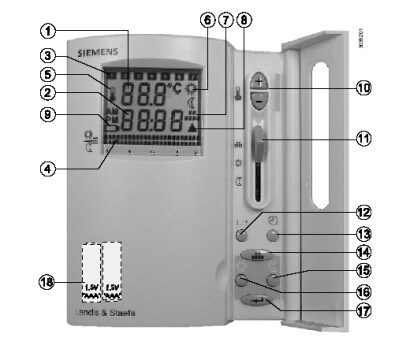

图例
1. 用摄氏或华氏温度显示房间温度
2. 当前时间，格式 00：00－23：59
3.当前日期（星期一到星期日）
4.带闪光时间指示器的当前开关模式
5.符号用来显示房间实际温度
6.正常模式
节能模式
7.符号用来显示自动模式或选择开关模式
8.加热
9.符号显示需要更换电池（只适合电池供电的型号）
10.按钮调节设定值、时间和转换时间
11.运行模式开关
12.设定日期
13.设定时间
14.开关模式选择和停止设定模式
15.节能模式调节设定点
16.正常模式调节设定点
17.按钮确认开关模式设定
18.电池盒（只适合电池供电的型号）
注意事项

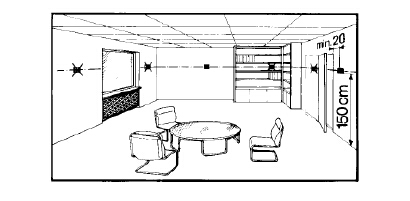

房间温度控制应安装在避免受到太阳辐射或其他冷热源影响的位置。 安装高度距地面约 1.5 米。
温控器可装在墙内的安装盒里。
● 只有专业人员才可以打开温控器
注意：AC230V
● 电缆必须用绝缘材料包好满足电压要求。
安装和调试
安装温控器时，先固定底板，然后连接电路，通过螺丝将外壳与底板连接（可参考安装说明） 。控制器必须安装在平整的墙壁上
并遵照当地的条例。 如果房间里有热辐射阀， 应把阀门全部打开。
维护
温控器免维护。
校准传感器
如果温控器显示的房间温度与有效标准温度有偏差， 温度传感器可以重新校准。 为了校准温控器， 必须同时按 “
” 和 “
”键 3 秒钟。然后，按 “＋”和“－”键可以最大±3k 的幅度改变显示的温度。最后按键 5 秒钟之后，温控器将自动回到正常状态。
更换电池
（只适合电池供电的型号）
如果电池符号出现，电池电力不足，需要更换。
重置
需要重新设置，首先按住“ ”键，然后同时按“＋”和“－”键 3 秒钟。所有设置将被重新设为标准值。
