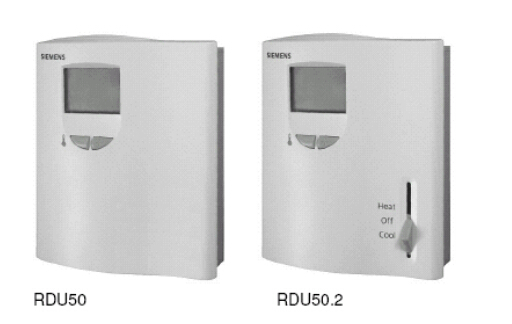

带液晶显示的

        西门子房间温度控制器RDU50

用于供热或者制冷系统

PI 控制

按房间或回风温度进行控制

0 到 10V输出到执行器

自动冷/热转换（RDU50）

手动冷/热转换（RDU50.2）

工作模式：正常，节能或关闭（RDU50）

工作模式：正常，节能和关闭（RDU50.2）

用于远处控制的工作模式转换输入

可设定的安装和控制参数

输出反相信号（可选）

显示房间温度和可选温度值

最小和最大的温度设定值限定

工作电压 AC24V

西门子房间温度控制器RDU50用途：

对单个通风或者空调房间的温度进行控制。RDU50 可以和 VAV控制器 G…B181.1/3 配合使用，应用于 VAV（变风量）系统。 可控制以下设备：

z  0 到10V阀门执行器

z  0 到10V风阀执行器

VAV控制器（仅 RDU50）

西门子房间温度控制器RDU50功能：

温控器通过内置温度传感器， 或通过另外安装的回风温度传感器（QAH11.1）获取温度，通过向执行器输出 0 到 10V 信号来维

持房间温度设定点。温控器提供 PI 控制。供热模式的比例段或转换误差为 2K，供冷模式为 1K（可调） 。积分动作时间为 5 分

钟（可调） 。

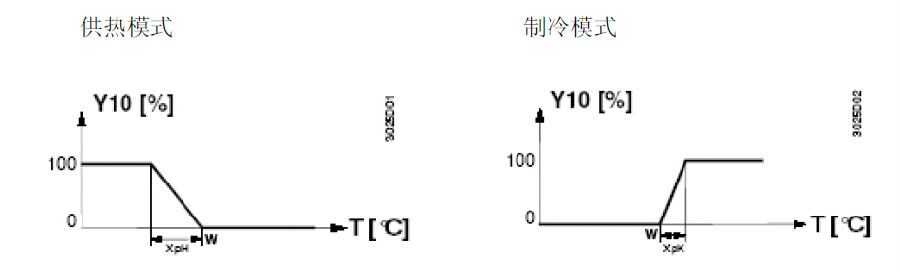

T      房间温度             w       房间温度设定值

XpH   供热比例段                Y10       受控变量

XpK   制冷比例段

注：表中只显示了 PI 控制器的比例部分

RDU50自动切换

  自动转换传感器（QAH11.1+ARG86.3）可以用来测水温从而选择从供冷转至供热或者或供热转至供冷工况。 当水温高于 28℃时 （可调） ，自动转换到供热工况，当水温低于 16℃时（可调） ，自动转换到供冷工况。如果在刚启动时，水温介于两个转换温度之间，控制器会以供热的模式启动。工况的更新会以每 30 秒钟的间隔水温测量而变化。实际温度值和工作模式可以通过选择 P14 进行查看。

  自动切换

CM  供冷工况     HM供热工况     M  运转模式      Tw 水温

在没有自动切换的系统中，温度传感器可以用一个外部开关代替用作手动切换。如果是单热系统，输入点无需接入任何传感器，而如果是单冷系统，则输入点必须短接。

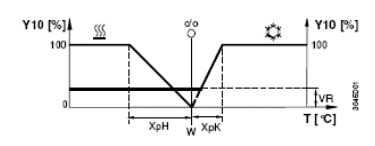

制冷信号的最小限定：

在没有自动切换的系统中，温度传感器可以用一个外部开关代替用作手动切换。如果是单热系统，输入点无需接入任何传感器，而如果是单冷系统，则输入点必须短接。

通过参数 P11 可以将制冷喜好的输出最小值限制在 0 到100％。 这可以用来确保最小送风量。当和 VAV控制器共同使用时，这种设定必须加以考虑。

T       房间温度

Y10     输出百分比

W       房间温度设定点

XpH     供热比例段

XpK     制冷比例段

VR      制冷输出最小限定 0～100％

C/O      冷热切换

输出信号反相：

可以通过设定 DIP2，输出反相信号。如果设为 ON，0V的信号对应 0％而 10V 对应 100％；如果设为 OFF，0V 对应 100％而 10V

则对应 0％。

这一功能对于常开阀的应用场合比较有实用价值。

回风温度：

RDU20 可提供基于房间温度或回风温度的控制。 如果在 B1－M 连接温度传感器 QAH11.1，则回风温度自动取代房间温度，通过参数 P12 可以显示实际使用的温度传感器类型。

显示

如果 DIP 开关 1 设为 ON（出厂设定） ，那么温控器显示测得的房间温度或者回风温度（除非临时性选择参数或者设定值） 。如果DIP 开关设为 OFF，那么温控器显示实际的设定值（正常模式或者节能模式） 。在这种情况下，实际温度的读数只有通过 P13 临时读取。

运转模式：

可以提供以下几种模式：

正常模式

带自动切换的供热或者制冷模式。在正常运转模式下，控制器维持在设定值。

节能模式

转换开关可以与状态输入点 D1－GND连接。当开关关闭时（例如，打开窗户） ，运转模式会从正常转换成节能模式。在这种运转模式中，能维持供热或供冷的相应设定值（设定控制参数 P01和 P02） 。如果节能模式设定值设为零，则当开关触点闭合时，控制器将关闭。

开关是常开的。

当进入节能模式的时候，状态输入点 D1－GND 的优先权超过RDU50.2 的开关“Heat”和“Cool” ，但不超过“OFF” 。

设定控制参数

一系列的控制参数设定可优化控制性能。 这些参数也可以在运转时而不需打开温控器进行设定。在电源切断的情况下，仍可维持所有设定的控制参数。

设定

参数可通过如下方法来改变：

1. 同时按“＋”和“－”键 3－5 秒钟，放开，在 2 秒钟内，再按“＋”键 3 秒钟。这样，会显示“P01” 。

2. 重复按“＋”和“—”键选择所需要的参数。

3. 同时 “＋” 和 “—” 键， 所选参数的当前值会出现， 重复按 “＋”和“—”键可对参数进行修改。

4. 再按“＋”和“—”键或最后按按键 5 秒钟以后（P15 除外） ，会显示最后的参数。

5. 如果你想显示和修改其他参数，重复步骤 3 到5。

6. 最后显示或设定 10 秒钟之后，所有参数将会存储并回到正常状态。

西门子房间温度控制器RDU50控制参数：

*仅适用于 RDU50，而对于 RDU50.2，响应的位置显示为“NA” 。

设备组合

西门子房间温度控制器RDU50机械设计：

温控器包括两部分：

● 塑料外壳内含电路板，操作部件和内置的房间温度传感器

● 底板

外壳和底板通过两个螺丝安全连接。

底板有螺丝端子。DIP开关位于外壳后面。

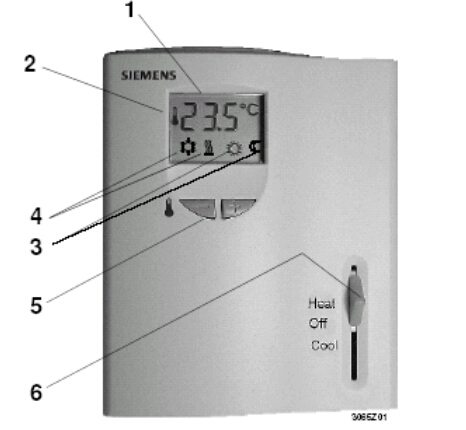

设定和运行参数

图例

1.显示房间温度或回风温度，设定点和控制参数。

2.符号用于显示目前房间温度

3.正常模式

 节能模式 （如无设定值＝参数设为零， 那么将不出现该标记）

4.制冷阀或风门开启

 供热阀或风门开启

5.按键用于调整设定点和控制参数

6.手动冷热设定开关（仅 RDU50.2）

DIP 开关设定

附件

工程注意事项

RDU50 带有冷热切换输入点 B2－M：

在没有自动切换的系统中，温度传感器可以被外部开关代替（注意电压适用） ，可用于手动切换。

如果系统为连续供热模式，那么无需连接温度传感器。

如果系统为连续制冷模式，那么 B2和 M 必须连接。

西门子房间温度控制器RDU50安装和调试：

安装位置：在墙上和风机盘管内。不要装在墙脚或书架上，不要装在窗帘后面，应尽量避免靠近热源或受到太阳辐射。安装高度距地面约 1.5 米。连接线可埋在墙内的安装盒里。

检查 DIP开关的位置，如有需要，改变它们。

当接通电源，温控器的液晶会闪亮表明重新设定参数，会持续 3秒钟。然后，温控器准备工作。

在固定转换传感器之前， 热导粘贴物必须粘贴在传感器应放的管道位置上。

温控器包装内有安装说明书。

校准传感器

如果温控器显示的房间温度与有效标准温度有偏差， 温度传感器可以重新校准。在这种情况下，参数 P07 必须改变。

西门子房间温度控制器RDU50技术数据：

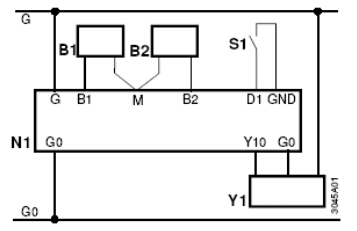

西门子房间温度控制器RDU50接线端

B1        回风温度传感器

B2        冷热转换传感器

N1        房间温控器

S1        外部运行模式转换开关

Y1        输出 DC0～10V到执行器

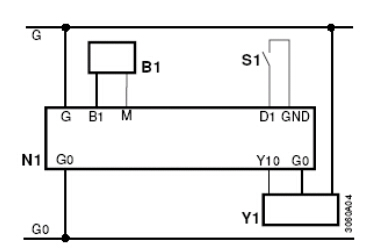

B1        回风温度传感器

N1        房间温控器

S1        外部运行模式转换开关

Y1        输出 DC0～10V到执行器

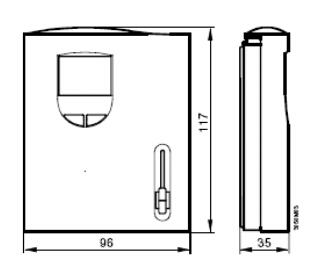

尺寸

西门子房间温度控制器RDU50控制器                                     西门子房间温度控制器RDU50底座
