房间温控器 RAA20

用于单热或者单冷系统

开关控制

工作电压 AC24～250V

西门子房间温控器 RAA20用途：

RAA20 可用于单热或者单冷系统，维持选定的温度值。

通常用于：

住宅楼

轻型工业建筑

和下列设备共同使用：

区域阀、热阀

燃气、燃油锅炉

风机

水泵

西门子房间温控器功能：

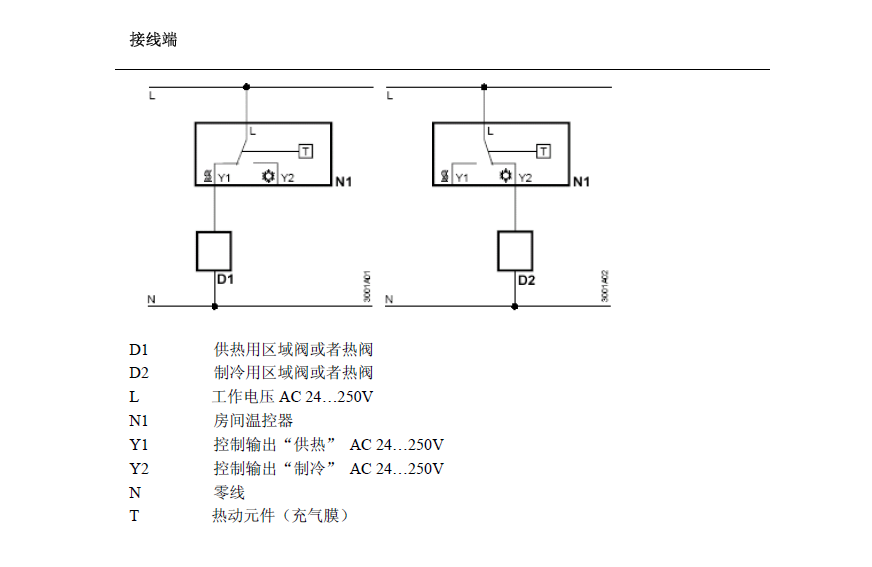

RAA20 温控器对于单热系统和单冷系统分别有输出点。如果房

间温度低于选定的温度，供热触点将会闭合；如果房间温度超过

了设定温度，制冷触点将闭合。

西门子房间温控器设备组合

技术设计

RAA20 房间温控器的主要特征：

·两位开关控制

·充气膜

调整

通过面板前部的调节旋钮选择所需的温度值。

通过在盖子底部的设定值限定装置可以对设定范围进行限制。

注意事项

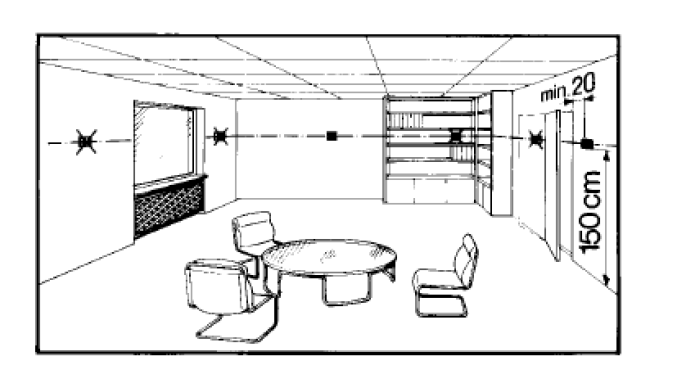

安装和调试 安装位置：在墙上和风机盘管内。不要装在墙脚或书架上，不要装在

窗帘后面，应尽量避免靠近热源或受到太阳辐射。安装高度距地面

约1.5 米。

温控器可以装在嵌入式分线盒中也可以直接安装在墙上。

只有合格的专业人员方可打开温控器。（注意：电压250V！）

打开之前请务必切断电源。

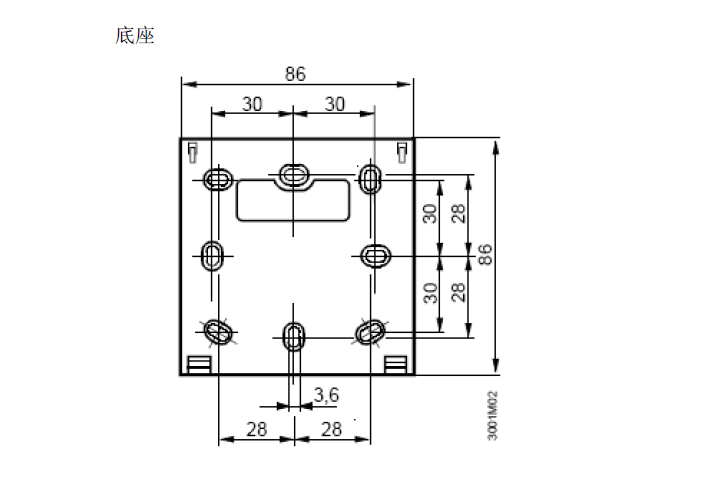

安装时，先固定底板，然后扣上温控器并接好电气连线。然后安

装盖子并固定之。（可参见单独的安装说明）

温控器必须安装在平整的墙面上。

安装时必须遵照当地的电气规范。

如果安装房间内有散热器阀，将它打至开度最大处。

维护 该房间温控器免维护。

机械设计 充气膜中的气体是对环境无害的。

温控器的塑料盖是用塑料制成的。

西门子房间温度控制器RAA20技术参数：
