旋转版本, AC 24 V/ AC 230 V
三位、无级控制电动执行器，最小转矩15 Nm, 带有自整定装置， 0...90°机
械调节范围,带有0.9 m长连接电缆，位置信号偏移和范围可调。带有位置指
示器,反馈电位计, 旋转角度自整定, 有辅助开关用于辅助功能。
注意
这份数据手册只包含了执行器的概述。如果想得到有关安全、工程使用注意
事项、安装、调试等的细节，请参阅文档CM2Z4621。
使用
适合于面积大于3 m2的风阀
适合用于连续调节控制器(DC 0...10 V) 或三位控制器 (如室外风阀).
适合在同一个轴上有两个执行器的风阀。
西门子风阀执行器GBE13系列产品型号一览
型号 | 131.1E | 132.1E | 136.1E | 331.1E | 332.1E | 336.1E | 161.1E | 163.1E | 164.1E | 166.1E |
控制类型 | 三位控制 | 连续控制 | ||||||||
工作电压 AC24V | X | X | X |
|
|
| X | X | X | X |
运转电压 AC 230 V |
|
|
| X | X | X |
|
|
|
|
位置信号 Y DC0...10V DC 2...10 V DC 0...35 V 带有特殊输出 Uo, ~U |
|
|
|
|
|
|
X X |
X
X |
X
X |
X X |
位置指示 U=DC0...10V |
|
|
|
|
|
| X | X | X | X |
反馈电位计 1k~ |
| X |
|
| X |
|
|
|
|
|
旋转角度自整定 |
|
|
|
|
|
| X | X | X | X |
辅助开关(两个) |
|
| X |
|
| X |
|
| X | X |
旋转位置开关 |
|
|
|
|
|
| X | X | X | XX |
电源 (双执行器, 前后安装) | X | X | X | X | X | X |
|
|
|
|

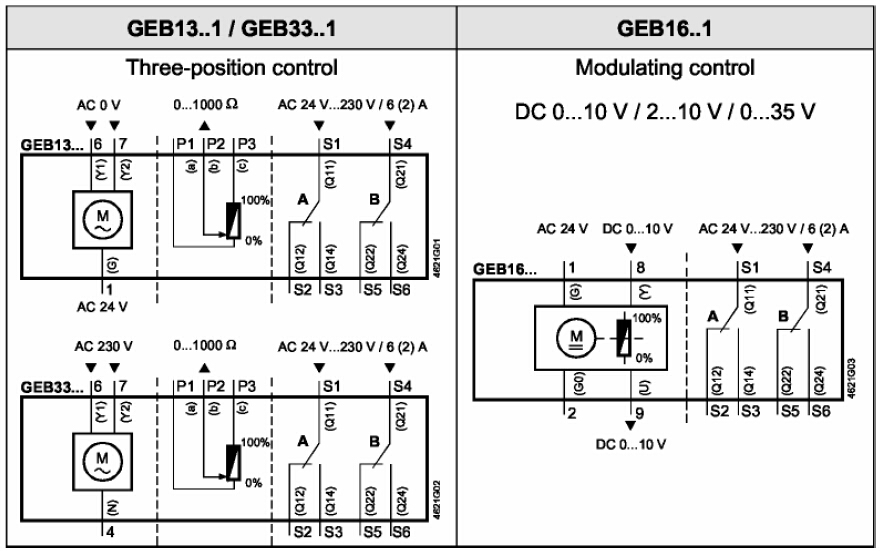

西门子风阀执行器GBE13功能
型号 | GEB13..1 / GEB33...1 | GEB16..1 |
控制类型 | 三位控制 | 连续控制 |
可调位置信号 辅助功能 |
| DC 0...35 V 偏移量 Uo = 0...5 V and 范围~U = 2...30 V |
旋转方向 | 顺时针或逆时针 控制类型，当没有电源的时候，驱动器保持在原位不懂 | 旋转方向需通过DIL开关来设置顺时针旋转或逆时针旋转。 |
位置指示:机械指示 | 旋转位置通过位置指示器来指示 | |
位置指示：电气指示 | 反馈电位计能被接到外部电压上来指示位置。 | 位置指示器： 产生 U= DC 0...10 V的输出电压。 跟旋转角度相同. U 依靠DIL开关来决定。 |
辅助开关 | 辅助开关A和B的设置点能够独立分开设置，互不影响。 在0-90度之间以5度增量设置 | |
旋转角度自整定 |
| 当自整定被激活, 执行器自动的整定旋转角度内的 机械末端，并将旋转的角度转换成特殊功能输出(Uo, ~U) |
电源 | 在同一个风轴上装两个执行器能得到双倍的转矩 | 未提供 |
旋转角度限制 | 风轴的旋转角度能够用机械的方式被限制成5度的增量。 | |

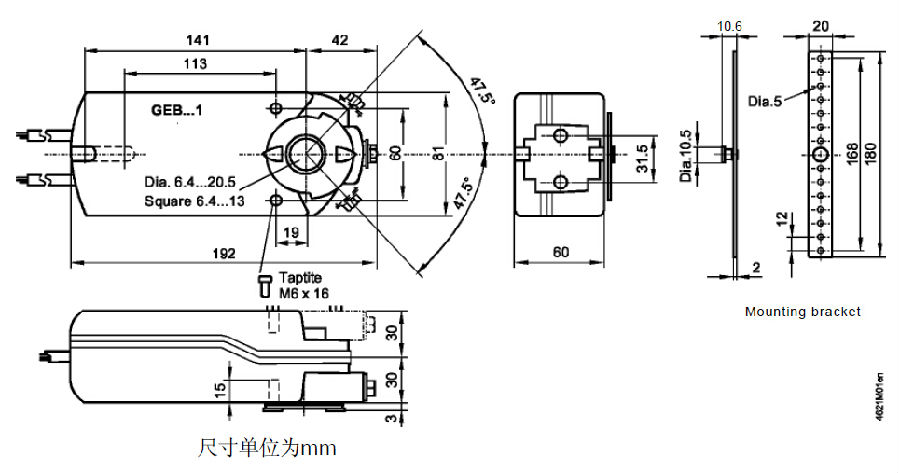

订货
注意
电位计和辅助开关不包括在内， 所以订货时还要注明相应选件。
交货
单个部件如位置指示器和其他的安装部件不包括在交货的范围内。
附件
其他延伸功能附件, 例如，旋转/直线转换装置和环境保护盒;请参阅数据
手册 N4697.
