西门子风阀执行器GCA

带复位弹簧旋转版本

AC 24 V/ AC 230 V

三位、无级控制电动执行器，最小转矩15 Nm, 带有自整定装置， 0...90°机

械调节范围,带有0.9 m长连接电缆，位置信号偏移和范围可调。带有位置指示

器,反馈电位计, 旋转角度自整定, 有辅助开关用于辅助功能。

注意:

这份数据手册只包含了执行器的概述。如果想得到有关安全、工程使用注意

事项、安装、调试等的细节，请参阅文档CM2Z4613E。

使用:

适合于面积大于3 m2的风阀

适合用于连续调节控制器(DC 0...10 V) 或三位控制器 (如室外风阀).

适合在同一个轴上有两个执行器的风阀。

CM2N4613E

西门子风阀执行器GCA系列型号

西门子风阀执行器GCA功能

订货：

注 意

电 位计和辅助开关不包括在内， 所以订货时还要注明相应选件。

交货

单个部件如位置指示器和其他的安装部件不包括在交货的范围内。

附件

其他延伸功能附件, 例如，旋转/直线转换装置和环境保护盒;请参阅数据手册N4699.

西门子风阀执行器GCA技术指标：

AC 24 V 电源(SELV/PELV）：

工作电压 / 频率AC 24 V ± 20 % / 50/60 Hz

功耗 GCA1...1 运行9 VA / 6 W

GCA12..1, 13..1 保持1.5 W

GCA16..1 保持2.2 W

AC 230 V 电源：

工作电压 / 频率AC 230 V ± 10 % / 50/60 Hz

功耗 GCA32..1 运行9 VA / 6 W

保持9 VA / 2.3 W

功能数据：

最小转矩16 Nm

最大转矩(限制) 50 Nm

最小旋转角度/最大旋转角度90° / 95° ± 2°

90°运行时间 (电机运行) 90 s

弹簧复位时间 (掉电时) 15 s

r GCA13..1位置信号：

开关电流(at AC 24 V) (线6, 7) 典型 8 mA

GCA16..1位置信号：

I输入电压 Y (线 8-2) DC 0...10 V

最大允许输入电压DC 35 V

GCA161.1, 166.1 forGCA163.1, 164.1特殊功能：

I输入电压 Y (线8-2) DC 0...35 V

五调整特殊功能DC 0...10 V

可调整特殊功能偏移 Uo DC 0...5 V

范围~U DC 2...30 V

GCA16..1位置指示：

输出电压 U (线 9-2) DC 0...10 V

最大输出电流DC ± 1 mA

GCA132.1反馈电位计：

电阻变化范围 (线P1-P2) 0...1000 ~

负载< 1 W

GCA..6.1, 164.1辅助开关：

开关频率6 A resistive, 2 A inductive

电压(不可混合使用 AC 24 V / AC 230 V) AC 24...230 V

辅助开关开关范围 / 设置增量5°...90° / 5°

连接线：

交叉线0.75 mm2

标准长度 0.9 m

安装保护等级：

EN 60 529，IP 54

绝缘等级 EN 60 730

环境条件：

AC 24 V，反馈电位计lll

AC 230 V, 辅助开关ll

执行标准：

运行 / 运输

IEC 721-3-3 / IEC 721-3-2

温度：

-32...+55 °C / -32...+70 °C

湿度(无结露)

< 95% r. F. / < 95% r. F.

产品安全：

民用自控产品标准或接近于EMC：

EN 60 730-2-14(Type 1)

除GCA135.1x所有型号的抗腐蚀性：

IEC/EN 61 000-6-2

GCA135.1x的抗腐蚀性：

IEC/EN 61 000-6-1

所有型号辐射：

IEC/EN 61 000-6-3

符合： 电磁兼容 89/336/EWG

    低压指导 73/23/EWG

符合: 澳大利亚EMC架构 Radio Communication Act 1992

     Radio Interference Emission Standard  AS/NZS 3548

尺寸：

执行器 B x H x T (参阅“尺寸“) 风轴 81 x 192 x 63 mm

圆 / 方 8...25.6 / 6...18 mm

最短风轴长 20 mm

重量：

GCA1..1 / GCA32..1不包装 2 kg / 2.1 kg

风阀执行器GCA连接电线：

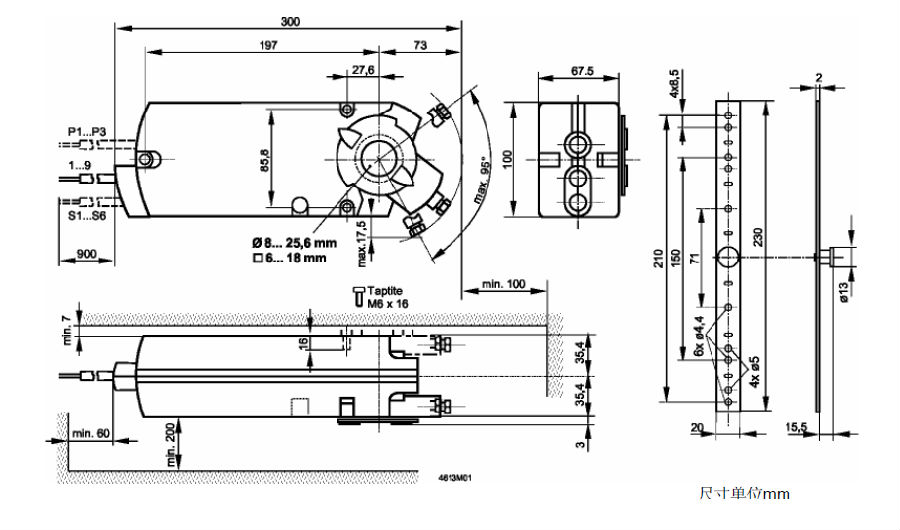

风阀执行器GCA尺寸：
