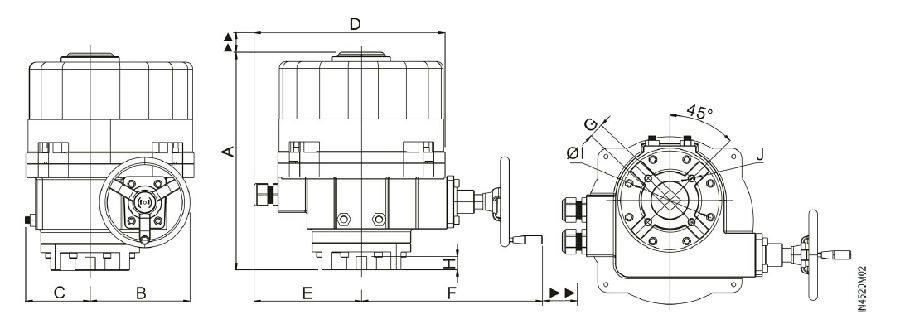

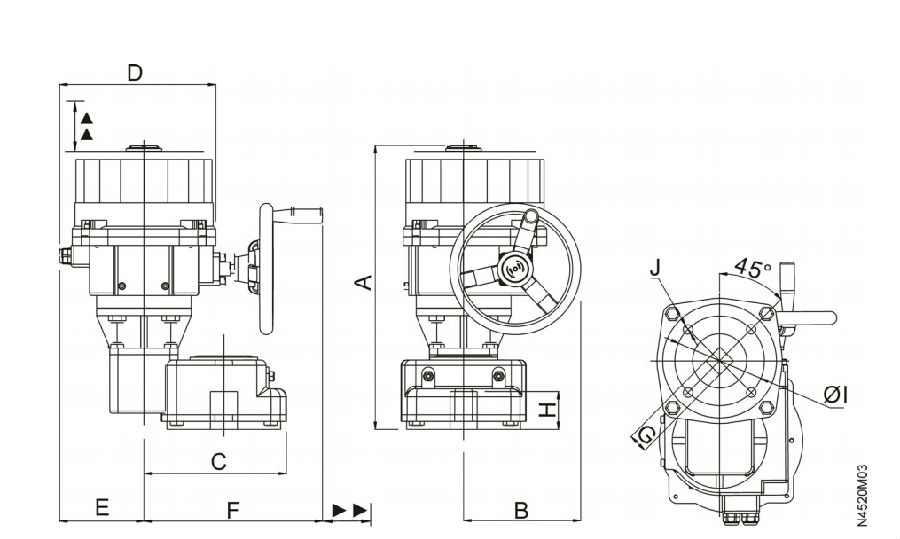

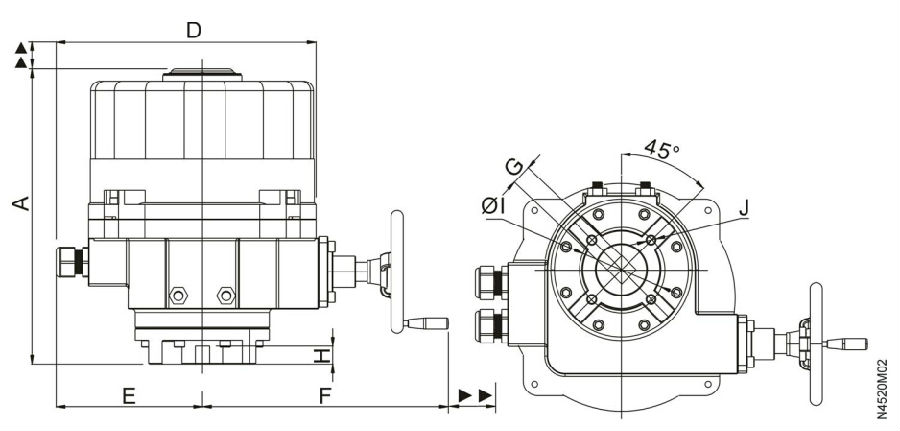

西门子电动执行器SQL361B..
用于VKF42..蝶阀
l SQL321B..工作电压AC 220 V、2位(SPDT)控制信号
l SQL361B..工作电压 AC 220 V、DC 0…10 V 控制信号
l SQL321B..，可选1000Ω电位器
l SQL321B..，可选辅助开关
l 标称旋转角度90°
l 具有手枪和阀位指示
l 内置防凝加热元件
l 底法兰符合标准EN ISO 5211
用途：
在暖通空调系统中用于驱动VKF42.. 系列蝶阀，作为截止阀和控制阀。
型号概述：
产品型号 | 物料编号 | 工作电压 | 控制信号 | 位置反馈信号 | 50 Hz、90°情况下的定位时间 | 额定规定 [Nm] | 法兰连接 ENISO5211 |
SQL321B25 | S55164-A100 | AC 220 V | 两位(SPDT) | - | 11 | 25 | F07 |
SQL321B50 | S55164-A101 | AC 220 V | 两位(SPDT) | - | 19 | 50 | F07 |
SQL361B50 | S55164-A102 | AC 220 V | DC 0…10 V | DC 0…10 V | 19 | 50 | F07 |
SQL321B150 | S55164-A103 | AC 220 V | 两位(SPDT） | - | 39 | 150 | F07 |
SQL361B150 | S55164-A104 | AC 220 V | DC 0…10 V | DC 0…10 V | 39 | 150 | F07 |
SQL321B270 | S55164-A105 | AC 220 V | 两位(SPDT） | - | 39 | 270 | F10 |
SQL361B270 | S55164-A106 | AC 220 V | DC 0…10 V | DC 0…10 V | 39 | 270 | F10 |
SQL321B570 | S55164-A107 | AC 220 V | 两位(SPDT） | - | 47 | 570 | F12 |
SQL361B570 | S55164-A108 | AC 220 V | DC 0…10 V | DC 0…10 V | 47 | 570 | F12 |
SQL321B1400 | S55164-A109 | AC 220 V | 两位(SPDT） | - | 76 | 1400 | F14 |
SQL361B1400 | S55164-A110 | AC 220 V | DC 0…10 V | DC 0…10 V | 76 | 1400 | F14 |
SQL321B2650 | S55164-A111 | AC 220 V | 两位(SPDT） | - | 105 | 2650 | F16 |
SQL361B2650 | S55164-A112 | AC 220 V | DC 0…10 V | DC 0…10 V | 105 | 2650 | F16 |
订货：
执行器、蝶阀和附件均须单独订购。
订货是请注明数量、产品名称和型号。
示例：
产品型号 | 物料编号 | 说明 | 数量 |
SQL361B150 | S55164-A104 | 电动执行器 | 1 |
ASC10.21 | S55164-A104 | 一对辅助开关 | 1 |
交付：
执行器、附件和蝶阀均为分开包装，单独供货
设备组合：
| 电动执行器 | ||||||
SQL321B25 SQL361B50 | SQL321B50 SQL361B50 | SQL321B150 SQL361B150 | SQL321B270 SQL361B270 | SQL321B570 SQL361B570 | SQL321B1400 SQL361B1400 | SQL321B2650 SQL361B2650 | |
蝶阀 | △ps [kPa] | ||||||
VKF42.50 | 700 |
|
|
|
|
|
|
VKF42.65 | 700 | ||||||
VKF42.80 | 700 | ||||||
VKF42.100 | 700 | ||||||
VKF42.125 |
| 700 | |||||
VKF42.150 |
| 700 | |||||
VKF42.200 | 700 | ||||||
VKF42.250 |
| 700 | |||||
VKF42.300 |
| 700 | |||||
VKF42.350 | 700 | ||||||
VKF42.400 |
| 700 | |||||
VKF42.450 | 700 | ||||||
VKF42.500 |
| 700 | |||||
VKF42.600 | 700 | ||||||
1) SQL321B..、SQL361B.. 电动执行器科直接安装在VKF42..蝶阀上。
PS是指在保证电动蝶阀科安全关闭的情况下，阀门两端的最大允许差压（关闭压差）。
机械设计：
执行器由控制器的开/关信号(SPDT)或DC 0…10 V控制信号驱动，并产生旋转运动，通过驱动器送至阀门。
执行器无需维护。此类执行器具有可逆异步电机，可通过齿轮系驱动主轴，然后由主轴带动蝶阀的方轴。型号SQL321B25手轮主轴上安装了弹簧，因此必须保持手轮推入才能手动操作。对于其他型号，手轮则直接连接到蜗杆轴上。
执行器旋转角度为90，适用于西门子VKF42..系列蝶阀。在自动运行过程中，行程受两个内置行程开关限制。
为了防止壳体内部温度低于露点温度，执行器配有内置加热元件。

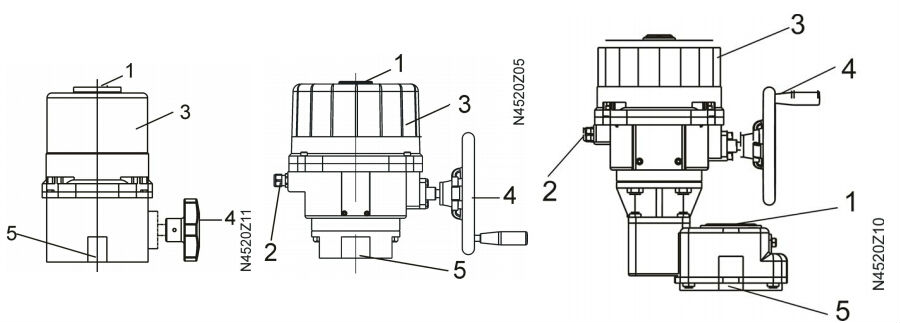

1位置指示
2接线盒
3外壳（电机在壳内）
4手轮
5 EN ISO 5211 法兰连接
调校SQL361B...：
为了确定阀板在阀门中的位置是全关“0%”或全开“100%”，对于的调节型执行器，建议在首次调试时进行调校。
前提条件 | ||
执行器已安装在蝶阀上 通过手轮旋转执行器至半开位置 打开外壳 | ||
调校 | ||

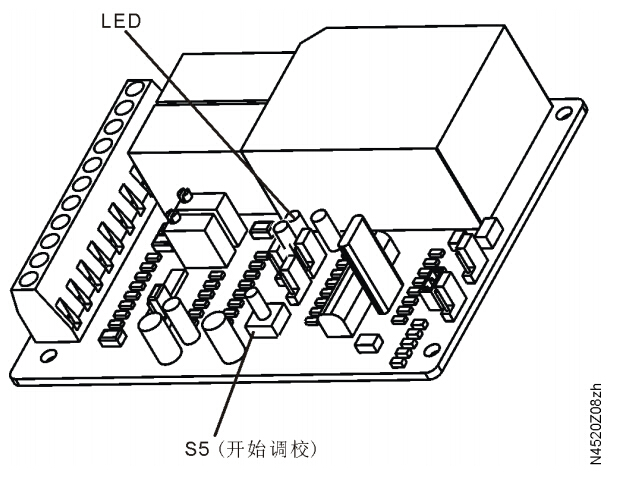

1. 长按S5按钮5秒钟，调校开始 2. 执行器自动旋转到“100%”行程位置（全开） 3. 执行器自动旋转到“0%”行程位置（全开） 4. 测量值将保持在微处理器中 | 调校时，红色LED灯变暗，并在执行器行程位置为“100%”和“0%”时瞬时点亮 | |
正常操作 | ||
5. 执行器根据控制信号Y指示的位置旋转 6. 如果未接收到控制信号Y，执行器旋转到“0%”行程位置（全关） | 红色LED灯恒亮 | |
红色LED闪烁，指示调校故障。
调校可重复任意次数。
SQL361B..运行状态指示 打开电动执行器外壳，即可通过LED指示了解SQL361B..运行状态。
功能 | LED指示 | 说明，故障排除 |
调校 | 暗 | 调校进行中，正常调校故障 |
闪烁 | 调校故障 | |
控制模式 | 亮 | 自动运行，正常1） |
闪烁 | 内部故障，排除故障 | |
暗 | 无供电 排除故障，最终可能需要要换执行器 |
通常，LED只能提供以上指示（亮，闪烁或暗）。
1) 当执行器供电正常但未接收到Y控制信号，并且调校未开始时，LED灯也恒亮。
附件：
产品型号 | 物料编号 | 图形 | 说明 | 用于下列执行器 |
ASC10.21 | S55845-Z122 |
| 辅助开关对 | SQL361B50 SQL361B150 SQL361B270 SQL361B570 SQL361B1400 SQL361B2650 |
ASC10.20 | S55845-Z123 |
| 电位器1000Ω | SQL321B25 |
ASZ10.21 | S55845-Z124 |
| 电位器1000Ω | SQL321B50 SQL321B150 |
ASZ10.22 | S55845-Z125 |
| 电位器1000Ω | SQL321B270 SQL321B570 |
ASZ10.23 | S55845-Z126 |
| 电位器1000Ω | SQL321B1400 SQL321B2650 |
工程注意事项
电气安装：

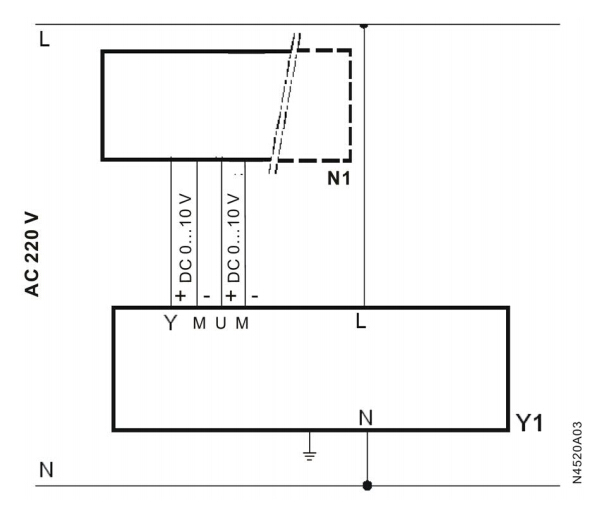

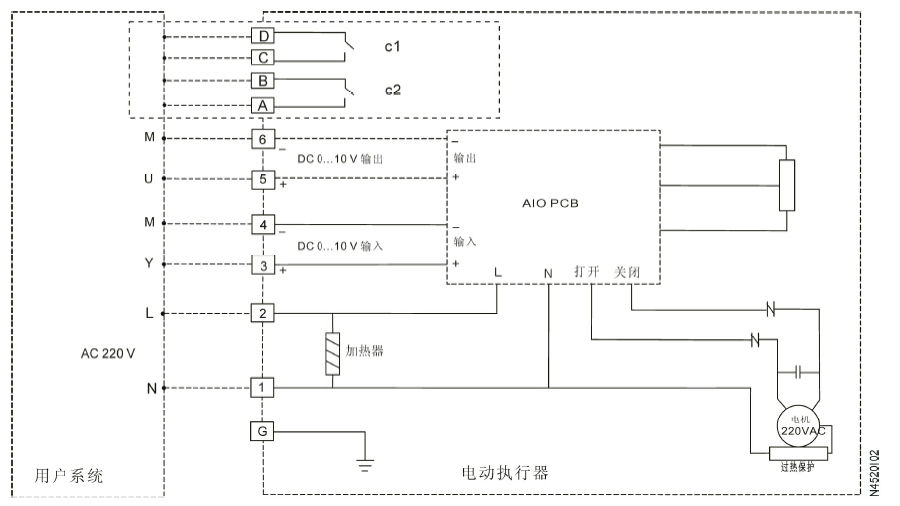

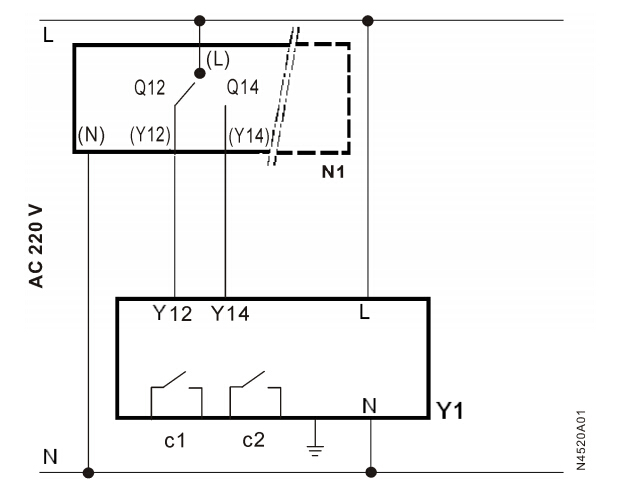

执行器的电气连接必须符合当地相关规定（请参考“接线图”）。
警告：
必须始终遵守专为人身和财产安全设计的规定和限制！
安装说明：
安装指南
产品型号 | 文档编号 |
VKF42.. | 74 319 0808 0 (M4119) |
SQL321B..; SQL361B.. | 74 319 0809 0 (M4520) |
ASC10.. | 74 319 0810 0 (M4520.1) |
ASZ10.. | 74 319 0811 0 (M4520.2) |
SQL321B..、SQL361B..执行器可直接安装在VKF42..的蝶阀上。
将执行器安装在阀门上时，蝶阀必须在全关位“0%”。
安装方位
阀门和执行器可以直接在现场安装，无需特殊工具也无需做任何调整。
垂直至水平
试调注意事项：
电动蝶阀试运行前，确认接线正确和零件功能完好，这同样适用于其他安装附件，如辅助开关。
要避免蝶阀上的压力冲击，在启动磊之前，VKF42..必须驱置于安全打开的位置（手动或通过控制信号）。
流量可通过驱动电动执行器或者通过操作手轮进行调整。
运行说明：
手动操作模式
SQL321B25 | 必须保持手轮推入才能手动操作 |
SQL321B50…B2650 SQL361B50…B2650 | 手轮始终处于连接状态。 |
逆转旋转方向：
如需逆转旋转反向，只需调换Y12和Y14连接。
设定旋转角度：
机械限位开关从0°至90°的旋转角度为出厂设置，无法更改。
无源辅助开关的设定位置可调节。
执行器和蝶阀无需维护。
当对阀门或执行器进行任何维护之前，请执行以下操作:
l 关闭磊和电源
l 关闭管道中的主要截止阀
l 释放管道上的压力并使其安全冷却
如果需要，断开接线端子连接。
只有在正确安装手轮或执行器才可重新调试阀门。
本设备包含电子或电气部件，不能与家用垃圾一起弃置。此项要求尤其适用于PCB产品。
按照法律规定，某些部件可能需要特别处理，因为这些部件可能对生态环境造成危害。必须遵循当地现行法规。
在“设备组合”（第2页）一节中指定的工程数据仅在与所列的西门子蝶阀配套使用时才有效。
如果将本执行器与其他制造商生产的阀门配套使用，所有西门子的保证条款都将失效，用户必须自行承担责任。
