西门子电动液压阀门执行器：SKD..SL

行程20mm

· SKD32..SL:工作电压为AC230V，三位控制信号

· SKD82..SL:工作电压为AC24V，三位控制信号

· SKD60SL：工作电压为AC24V，DC0-10V、4-20mA或0-1000Ω阀位信号，可选择流量特性、阀位反馈、行程调校、LED状态指示、优先控制

·驱动力达800N

·不带弹簧复位功能

·直接安装在阀门上，无需调节

·有手动调节和位置指示功能

·可通过附加辅助开关、电位计、阀杆加热器和行程逆变器来增强功能性

西门子电动液压阀门执行器用途：

用于西门子二通阀和三通阀VVF..VVG..VVI..VXF..VXG..VXI..系列阀门，驱动行程为20mm,应用于暖通空调系统中作为控制阀或安全截止阀。

西门子电动液压阀门执行器型号概览：

西门子电动液压阀门执行器附件 ：

西门子电动液压阀门执行器订货：

订货时请说明数量、品名及型号。

例如：一台执行器，型号SKD32.50SL以及

             一台电位计，型号ASZ7.31

交付：

执行器、阀门和附件分别包装和运输，发货前不装配。

配件：请参“配件”。

西门子电动液压阀门执行器设备组合

三通阀VX..（用于分流或合流功能的控制阀）

关于推荐最大工作压差△p max和关闭压差△ps，请参考相关技术资料

注意 ：

执行器能够驱动行程为6至20mm的第三方阀门，只要阀门符合“断电关闭”的故障安全型机械设计并且可提供必要的机械耦合。Y1信号必须通过另一个可自由调节的末端开关（ASC9.3）来限制行程。

如需详细信息，请您与广州市科盈自动化仪器设备有限公司联系。

西门子电动液压阀门执行器技术：

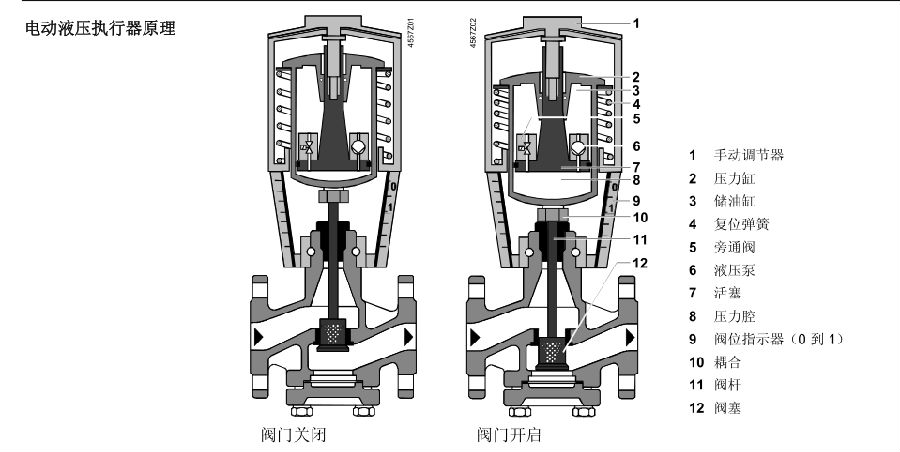

电动液压执行器原理：

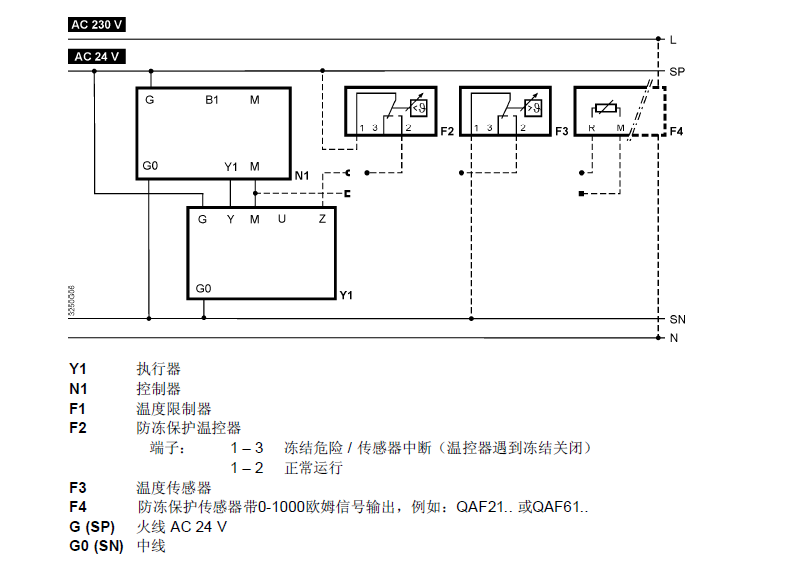

防冻保护监控：防冻保护温控器可与SKD6…SL执行器相连接。

防冻保护温控器：防冻保护温控器或防冻保护监控操作的“接线图”请参见11页

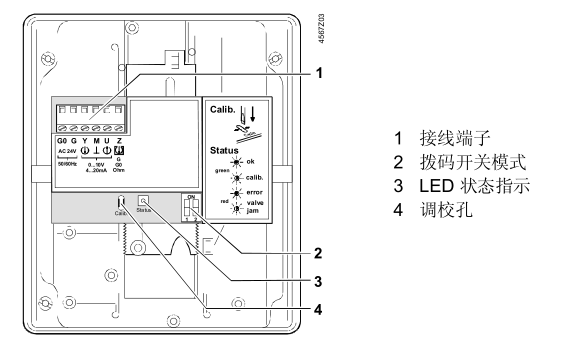

标准版电子单元：SKD60SL

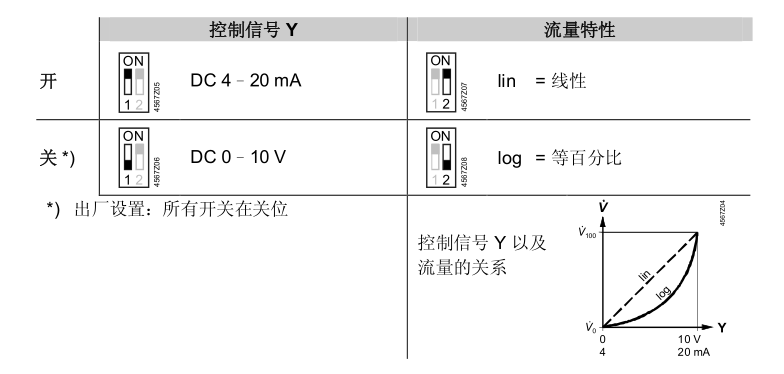

拨码开关：SKD60SL

调校：为了确定阀门0％和100％的行程位置，第一次阀门和执行器匹配时要进行调校：

SKD60SL：

先决条件

              将执行器SKD60SK与一个西门子阀门机械连接

              执行器必须处于“自动运行”模式并激活行程调校来获取0％和100％的有效值

              电源为AC24V

              打开外壳

              调校

              1.短接调校槽的触点   （如：用螺丝刀）

              2.执行器移动到“0％”行程位置（1）

               （阀门关闭）

              3.执行器移动到“100％”行程位置（2）

                （阀门开启）

              4.储存测量值

              （配图）

              正常运行

              5.执行器移到控制信号Y或Z指示的位置（3）     绿色LED常亮;位置反馈U起作用，数值符合实际位置

              红色LED亮起指示调校出错。

              调校可以多次重复。

SKD60SL操作状态指示：LED缸通过双色的LED来指示运行状态，在打开外壳后可见

一般情况下，LED只能呈现上诉状态（持续红色或绿色、红色闪烁、绿色闪烁或者熄灭）

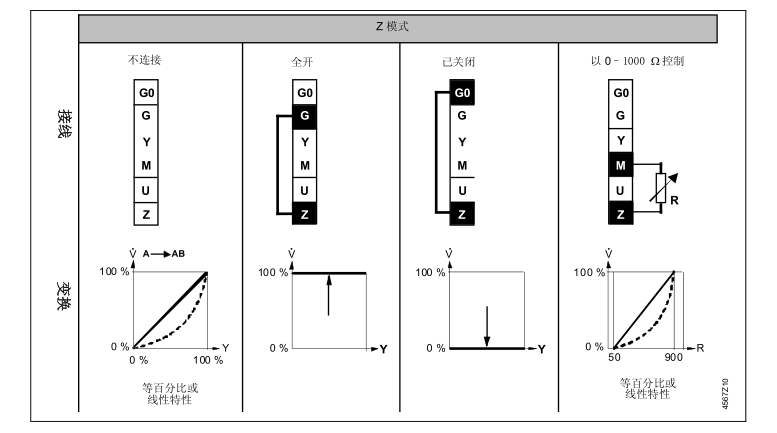

优先控制输入信号Z：

优先控制输入可以通过四种模式操作:

SKD60SL

注意    图中所示运行模式是基于出厂设置“正向动作”。

       输入信号Y在Z模式下不起作用。

附件

SKD… ASZ6.5

阀杆加热器

             介质温度在0°C以下适用

             安装在阀门与执行器之间

SKD32…SL，

SKD82…SL

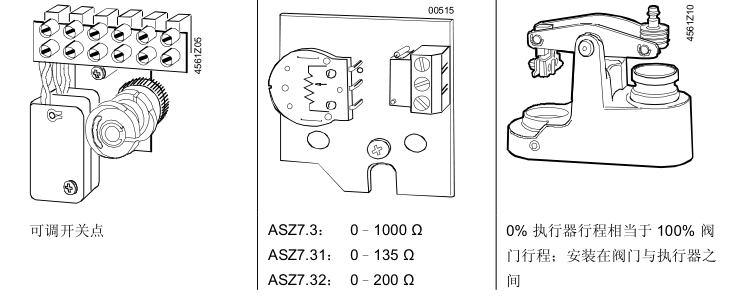

ASC9.3 双位辅助开关	ASZ7.3… 电位计	ASK50 行程逆变器

SKD60SL     ASC1.6

            辅助开关

            开关点0-5％行程

            更多信息请参加第10页“技术参数表”

西门子电动液压阀门执行器安装指南：

        阀门与执行器的安装指南7431903250随附在执行器包装中，附件的安装说明书也包含在附件包装内。

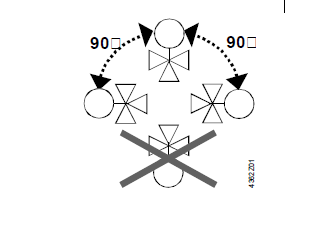

西门子电动液压阀门执行器安装方向

西门子电动液压阀门执行器调整注意事项：

调试系统时，如果需要，检查电线和功能、设定辅助开关、电位计，或者检查现存参数设定值

                           缸体完全收缩

→行程=0％

缸体完全伸出

→行程=100％（配图）

手动调节器必须逆时针旋转到不能转动为止，即标记为“MAN”的红色指示器不可见。这样能使西门子VVF..、VVG..、VXF..和VXG..系列阀门完全关闭（行程=0％）

手动运行

自动运行

西门子电动液压阀门执行器维护 ：

            SKD…SL系列执行器无需维护。

            当维护阀门前：

            ·关闭水泵

            ·断开执行器电源

            ·关闭系统中的主要截止阀门

            ·释放系统压力，使系统完全冷却

            ·需要时，请断开执行器接线端子的接线

            ·重新调试前，执行器必须正确安装在阀门上

            推荐 SKD6…:运行行程调校

维护         请参见第13页“配件”。

           被损坏的执行器外壳存在伤人的危害

           ·不要从阀门上直接将执行器拆除

           ·应该将阀门和执行器作为整体，一起从管道中拆除

           ·只有经过培训的功能师才能拆除电动调节阀整套

           ·将电动调节阀整套以及故障报告上报西门子当地办事处来进一步分析和处理

           ·将新的电动调节阀安装于管道中

           如果直接将执行器从阀门上拆除，由于内部弹簧的压力释放，可能引起执行器

           内部元件飞出，从而造成人身伤害。

           执行器内包含电子和电器部件，尤其是PCB，不能当作家庭废物处理。

           按照法律规定，某些部件可能需要特别处理，因为这些部件可能对生态环境造成危害。

必须遵守当地现行法规。

保证：

           当执行器与第2页“设备组合”中所列的阀门组合使用时，与具体应用有关的技术数据才有效。

           执行器与第三方阀门组合使用之前，必须得到西门子楼宇科技的书面批准，未得到批准，则任何保证都无效

西门子电动液压阀门执行器技术参数表：

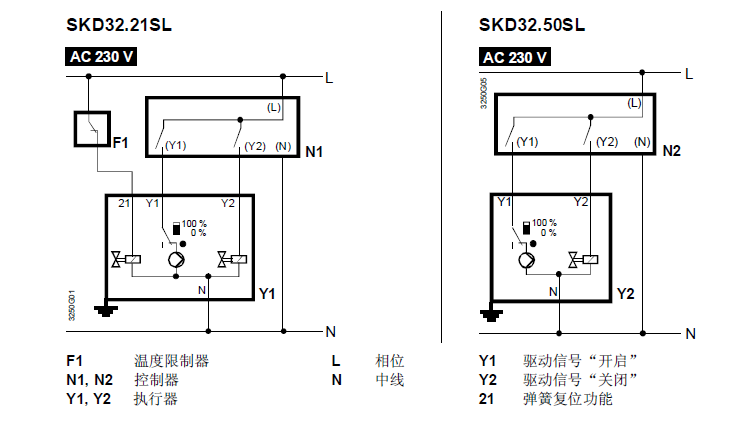

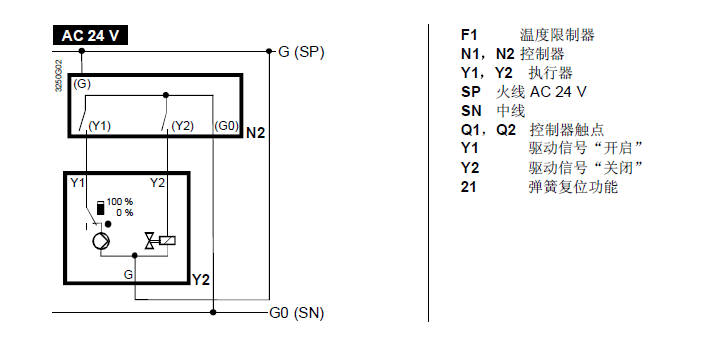

西门子电动液压阀门执行器内部接线图

SKD32.21SL

AC 230 V

三位

SKD82.50SL

AC 24 V

三位

SKD60SL

AC 24 V，DC 0…10 V，

4…20 mA，0…1000Ω

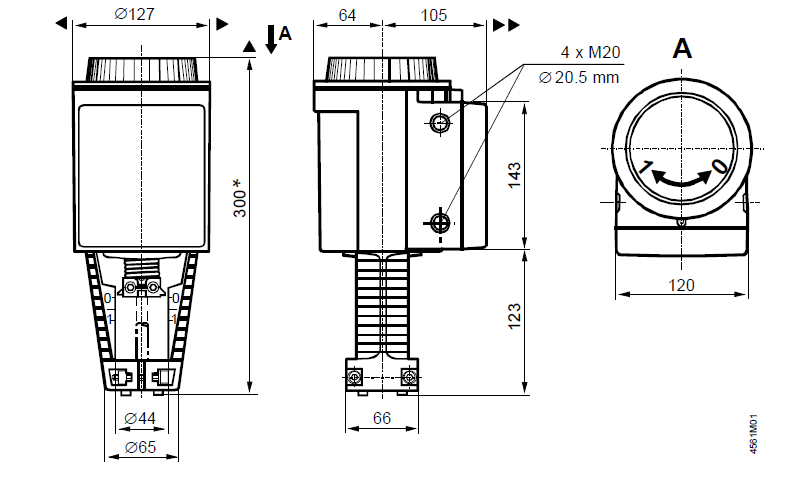

西门子电动液压阀门执行器尺寸 ：

          所有尺寸单位：mm

          不带有行程逆变器的执行器高度（自阀板开始）ASK50 = 300 mm

            带有行程逆变器的执行器高度（自阀板开始）ASK50 = 357 mm

             = >100 mm        到壁面或天花板的最小距离，以便进行安装、连接、运行和维护等。

                               = >200 mm

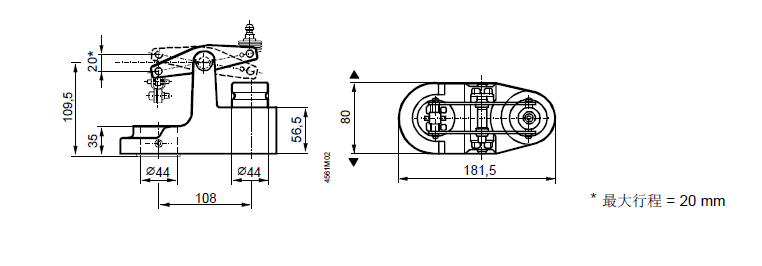

ASK50行程逆变器

西门子电动液压阀门执行器配件

配件订货编号

配件订货编号
